Низковольтное освещение 12В на участке: где использовать и чем оно удобно

Разница между 12В и 220В

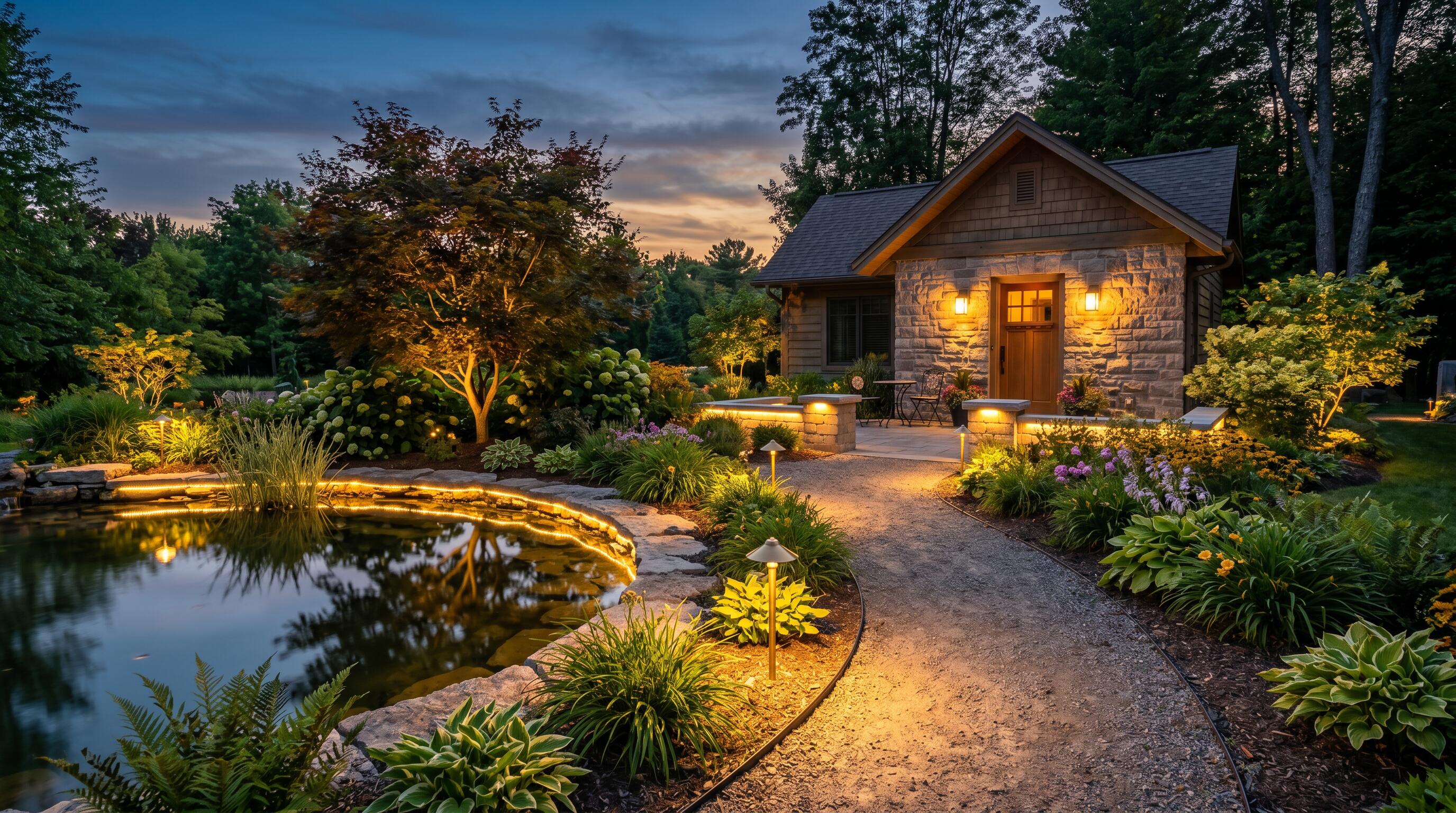

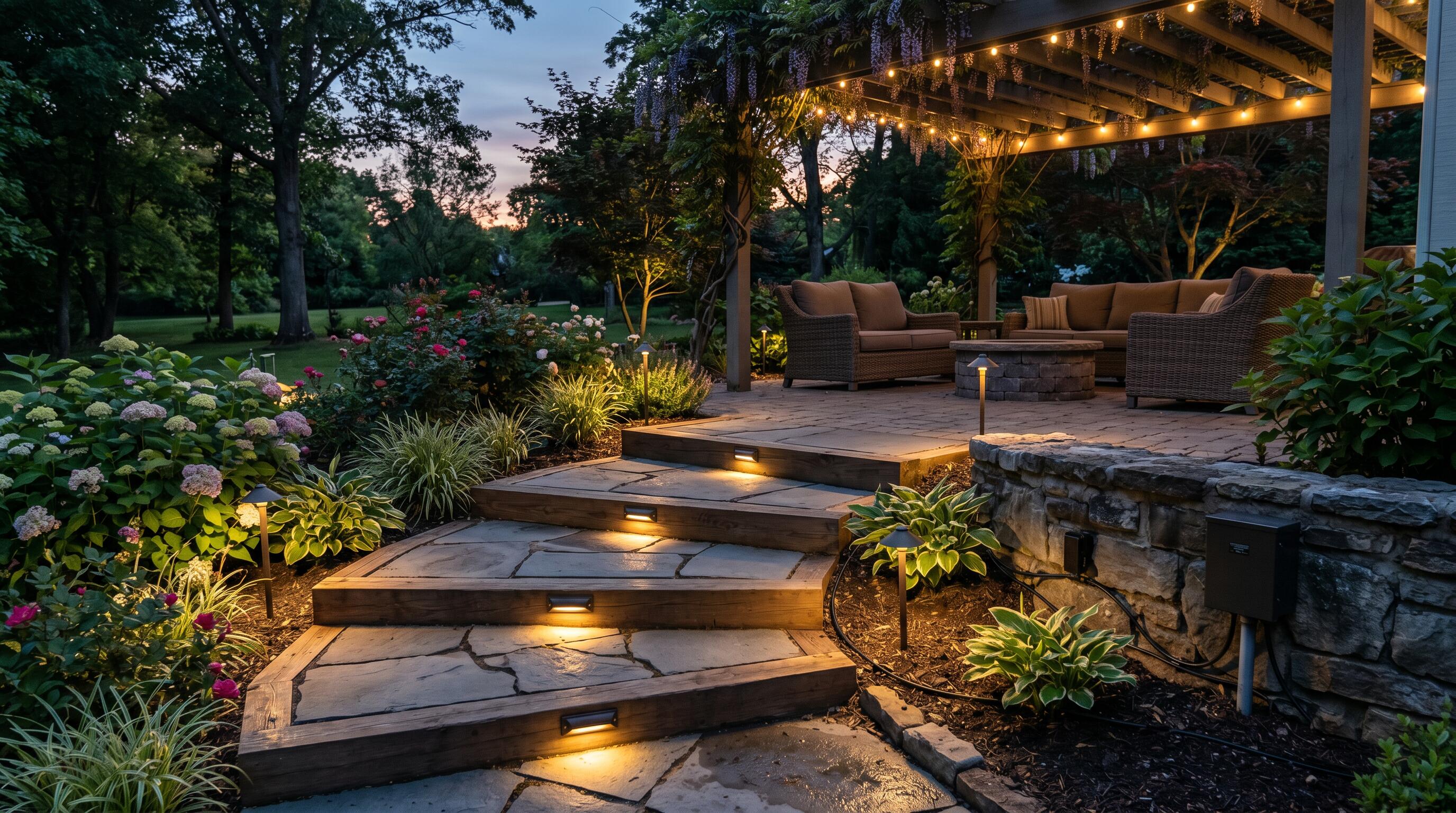

Безопасность — главное преимущество 12В в зонах с водой и на открытых газонах. Напряжение 12В постоянного тока при контакте человека с проводником не вызывает поражения током в нормальных условиях — в отличие от 220В, где поражение возможно даже через мокрый грунт. Это критично у бассейнов, прудов, в зонах, где находятся дети.

Кабельный парадокс: при низком напряжении ток для той же мощности выше — P = U × I. Для группы 100 Вт при 12В ток составляет 8,3 А, при 220В — всего 0,45 А. Поэтому кабель для 12В нужен большего сечения, иначе потери напряжения на трассе становятся недопустимыми. Практический предел длины ветви при сечении 2,5 мм² — 20–25 м от трансформатора до последнего светильника. При большей длине — увеличивать сечение или делить на несколько коротких ветвей.

Зоны применения 12В

Бассейны и водоёмы

Бассейны, пруды, ручьи, фонтаны. По нормам ПУЭ (раздел 7.3) в зонах 0 и 1 — непосредственно у воды и в воде — допускается напряжение не более 12В. В зоне 2 (до 2,4 м от воды) — не более 25В. Использование 220В рядом с открытым водоёмом — прямое нарушение норм безопасности. Подсветка пруда изнутри, освещение зоны у бассейна, подсветка фонтанных форсунок — всё это задачи для 12В.

Настилы, ступени, бордюры

Светильники, вмонтированные в деревянный настил террасы, ступени крыльца, бордюры дорожек. При 220В — серьёзные требования к изоляции и влагостойким монтажным коробкам, риск при механическом повреждении настила. При 12В — безопаснее и проще в монтаже. Точечные светильники IP67 для установки в грунт и покрытие дорожек выпускаются преимущественно на 12В.

Декоративные приборы на газоне

Небольшие светильники-грибки, светящиеся шары, декоративные фонари на газоне. Если прибор стоит в траве, его могут задеть при стрижке газона или взять в руки дети. При 12В это не создаёт опасности. Декоративное низковольтное освещение участка монтируется и переставляется без специальных навыков.

Подсветка растений

Прожекторы направленного света для подсветки деревьев, кустарников, арок. Небольшие мощности 5–20 Вт удобно реализуются на 12В от общего трансформатора. Несколько приборов подключаются к одному источнику питания параллельно.

Автономные системы

Большинство солнечных аккумуляторных систем работают на напряжении 12В или 24В. Светильники на 12В подключаются к АКБ напрямую без инвертора — нет потерь на преобразовании 8–15%, которые неизбежны при использовании 220В-светильников через инвертор.

Это делает 12В стандартом для освещения участка без подключения к сети: автономные решения для дачи.

Компоненты системы 12В

Трансформатор для 12В

Понижающий трансформатор 220В → 12В. Мощность подбирается с запасом 20–30% относительно суммарной нагрузки светильников. Пример: 6 светильников по 5 Вт = 30 Вт нагрузка → трансформатор 40–50 Вт.

• класс защиты не ниже IP44, для открытого монтажа — IP65;
• различают трансформаторы для 12V AC и 12V DC. LED-светильники обычно рассчитаны на DC-версию, а не на AC-версию.

Кабель для 12В

Сечение для 12В-систем больше, чем для 220В при той же мощности — из-за более высоких токов. Ориентир: для систем до 50 Вт — 2,5 мм², для 50–150 Вт — 4 мм². Длина ветви от трансформатора до последнего светильника — не более 20–25 м при сечении 2,5 мм²; при необходимости большей длины — делить на несколько ветвей.

Требования к типу кабеля те же, что для любой уличной проводки: подробнее — в материале кабель для уличного освещения: как выбрать и как проложить безопасно.

Соединения в системе 12В

• светильники должны точно совпадать по типу: 12V DC или 12V AC — LED-приборы почти всегда рассчитаны на 12V DC;
• точечные светильники в покрытии — класс защиты IP67, для подводных — IP68;
• суммарная длина всех веток от одного трансформатора не должна превышать расчётную для 12В или 24В при 220В.

Разъёмные соединения

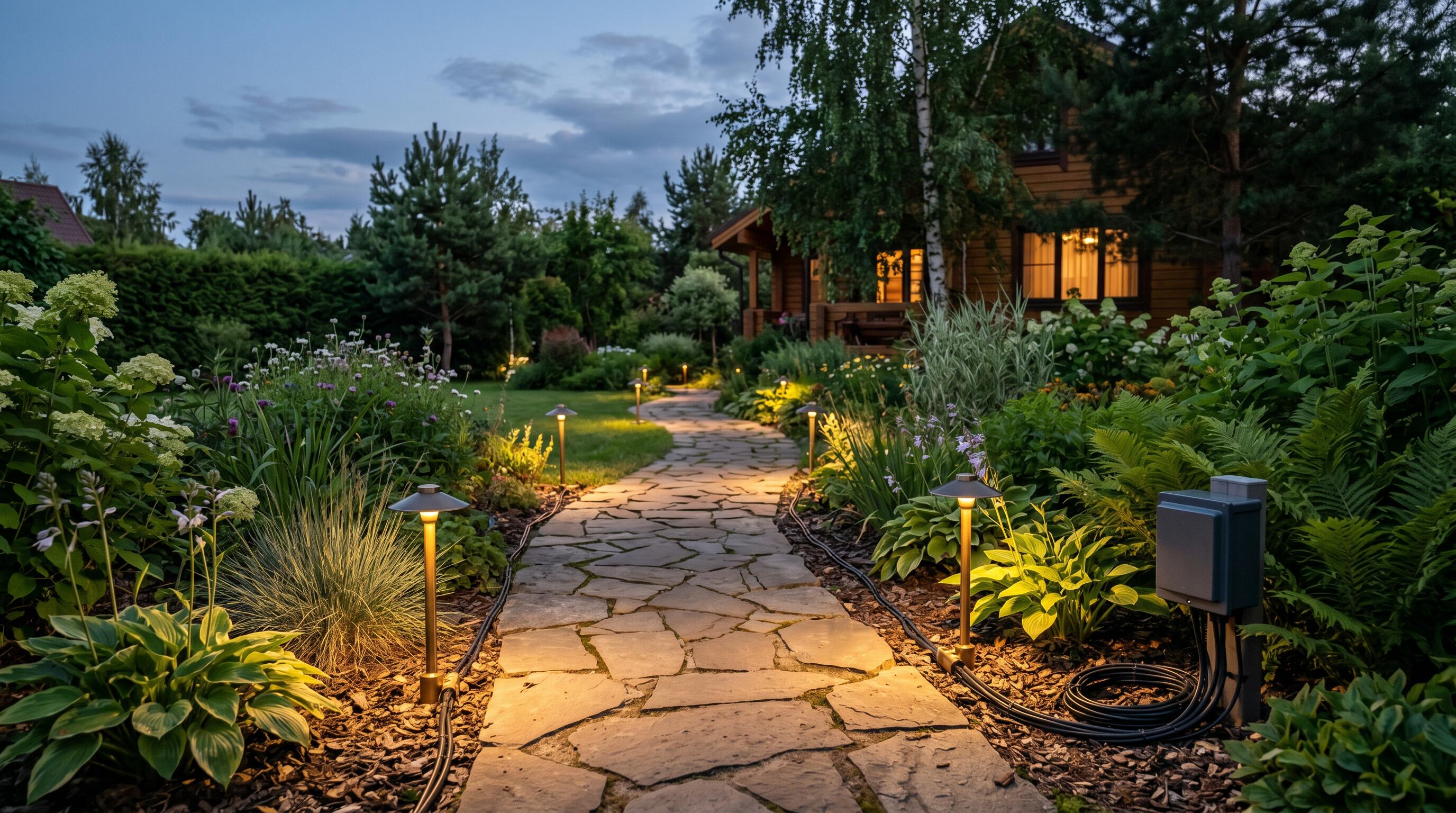

В системах 12В применяются влагозащищённые клеммники или специальные быстроразъёмные коннекторы для низковольтных систем — удобно при монтаже и обслуживании. Соединения в грунте — только в герметичных муфтах или наземных распределительных коробках IP65, как и для любой уличной проводки.

Полный маршрут монтажа описан в руководстве как сделать освещение участка своими руками: схема, кабель, монтаж, ошибки.

Расчёт трансформатора и кабеля

Шаг 1. Суммарная нагрузка

Посчитать суммарную мощность всех светильников группы. Пример: 8 светильников по 3 Вт = 24 Вт.

Шаг 2. Мощность трансформатора

Мощность трансформатора = суммарная нагрузка × 1,3 (запас 30%). Для нагрузки 24 Вт → трансформатор 30–35 Вт.

Шаг 3. Проверка потерь напряжения

Допустимые потери для 12В-системы — не более 10% от номинала, то есть не более 1,2В. Расчёт по формуле:

ΔU = (2 × L × I) / (γ × S)

где: L — длина ветви (м), I — ток (А), γ — удельная проводимость меди (56 м/Ом·мм²), S — сечение кабеля (мм²).

Разбор примера: нагрузка 24 Вт, напряжение 12В, длина ветви 15 м, сечение 2,5 мм².

• ток I = P / U = 24 / 12 = 2 А;
• ΔU = (2 × 15 × 2) / (56 × 2,5) = 60 / 140 ≈ 0,43В — в пределах нормы.

Если та же нагрузка при длине ветви 30 м: ΔU = (2 × 30 × 2) / (56 × 2,5) = 120 / 140 ≈ 0,86В — ещё допустимо, но при увеличении нагрузки или длины выйдет за предел. При 40 м и той же нагрузке потери составят уже 1,14В — на грани. Вывод: при длине ветви более 25 м переходить на сечение 4 мм² или делить на две ветви по 20 м.

Типичные ошибки в системах 12В

• Трансформатор без запаса мощности. Подбирается впритык к нагрузке. Нужен запас 1,3, то есть 30% от суммарной мощности светильников.
• Слишком тонкий кабель на длинной ветви. Сечение 1,5 мм² при длине более 25–30 м даёт критичные потери напряжения. Для 12В-систем это ощутимее, чем для 220В. При 15 м достаточно 2,5 мм², при 20 м лучше 4 мм².
• Путаница между 12V AC и 12V DC. LED-светильники почти всегда рассчитаны на постоянный ток. Подключение DC-светильника к AC-трансформатору или наоборот не даёт корректной работы.
• Экономия на классе защиты. Открытые соединения на улице выходят из строя за 1–2 сезона. Нужен минимум IP44–IP65 для всех компонентов на улице.

Часто задаваемые вопросы

Можно ли использовать 12В у бассейна без риска?

Напряжение 12В постоянного тока не вызывает поражения током при прямом контакте в нормальных условиях — кожа обладает достаточным сопротивлением. Именно поэтому ПУЭ допускает 12В в зонах непосредственно у воды и у бассейнов. Однако «безопасно» не означает «абсолютно без рисков»: при повреждённой коже или в условиях полного погружения сопротивление тела снижается. Для подводных светильников нужен класс защиты IP68 и правильная установка — это обязательное условие, а не опция.

Можно ли совместить 12В и 220В на одном участке?

Да, на одном участке могут работать оба напряжения — просто это отдельные независимые группы. Например: дорожки и газон — 12В от трансформатора, вход и ворота — 220В. Смешивать их в одной группе от одного источника питания нельзя — это разные системы с разными компонентами.

Какой трансформатор нужен для 12В-системы?

Электронный понижающий трансформатор 220В → 12В DC для LED-светильников. Мощность — суммарная нагрузка всех светильников × 1,3. Для уличной установки — корпус IP44 минимум. Трансформатор размещают в защищённом от осадков месте: в щитке, под навесом, внутри постройки — и подводят к нему кабель 220В, а от него уже тянут низковольтные ветви к светильникам.

Сколько светильников можно подключить к одному трансформатору 12В?

Зависит от мощности трансформатора и мощности каждого светильника. Формула: количество светильников = мощность трансформатора / мощность одного светильника × 0,8 (оставить 20% запаса). Пример: трансформатор 60 Вт, светильники по 3 Вт → 60 / 3 × 0,8 = 16 светильников. Второе ограничение — длина ветви. Если все 16 светильников стоят на одной линии длиной 40 м, потери напряжения будут недопустимы. Делить на 2–3 короткие ветви от одного трансформатора.

Нужен ли специальный кабель для 12В?

Требования к кабелю для 12В-систем на улице те же, что для любой уличной проводки: в грунте — бронированный ВБбШв или ВВГнг-LS в трубе ПНД, по стенам — ВВГнг-LS в атмосферостойкой гофре. Единственное отличие — сечение нужно брать большим, чем для 220В при той же мощности: при нагрузке до 50 Вт — 2,5 мм², при 50–150 Вт — 4 мм². Обычный ВВГ без защиты в грунте — не подходит ни для 12В, ни для 220В.

Чем 24В отличается от 12В?

Принцип тот же, но при вдвое большем напряжении ток при той же мощности вдвое меньше. Это позволяет использовать кабель меньшего сечения и делать более длинные ветви — до 40–50 м при сечении 2,5 мм² без критичных потерь. Системы 24В применяются там, где нужна большая мощность или длинные трассы. Минус — меньший ассортимент готовых светильников 24V DC по сравнению с 12V. По безопасности 24В постоянного тока также считается безопасным напряжением, хотя порог ощущения тока несколько ниже, чем при 12В.
