Кабель для уличного освещения: как выбрать и как проложить безопасно

Почему для улицы нужен специальный кабель

Каждый фактор уличной эксплуатации разрушает обычный кабель по-своему:

• Влага и конденсат. ПВХ-изоляция стандартного кабеля со временем микротрескается. Влага проникает к токоведущим жилам, ускоряет коррозию и снижает сопротивление изоляции. При достаточном накоплении влаги — утечка тока или замыкание.
• Перепады температур. От −40°C зимой до +70°C в грунте летом. Стандартная ПВХ-изоляция без морозостойких добавок при −25°C становится хрупкой и трескается при изгибе или ударе.
• УФ-излучение. Разрушает незащищённую ПВХ-изоляцию при открытой прокладке по стенам и столбам за 1–3 сезона: оболочка желтеет, крошится, теряет эластичность.
• Механические нагрузки в грунте. Давление грунта, сезонное пучение, земляные работы лопатой или культиватором. Без брони или защитной трубы — риск повреждения жил.
• Грызуны. Мыши и крысы повреждают кабели в грунте, особенно на дачных участках с длительными периодами без присутствия людей. Бронированный кабель им не по зубам, обычный — нет.

Для уличной прокладки нужен кабель с атмосферостойкой изоляцией (маркировка нг-LS или нг-HF), морозостойкий, и либо бронированный, либо проложенный в защитной трубе — в зависимости от сценария.

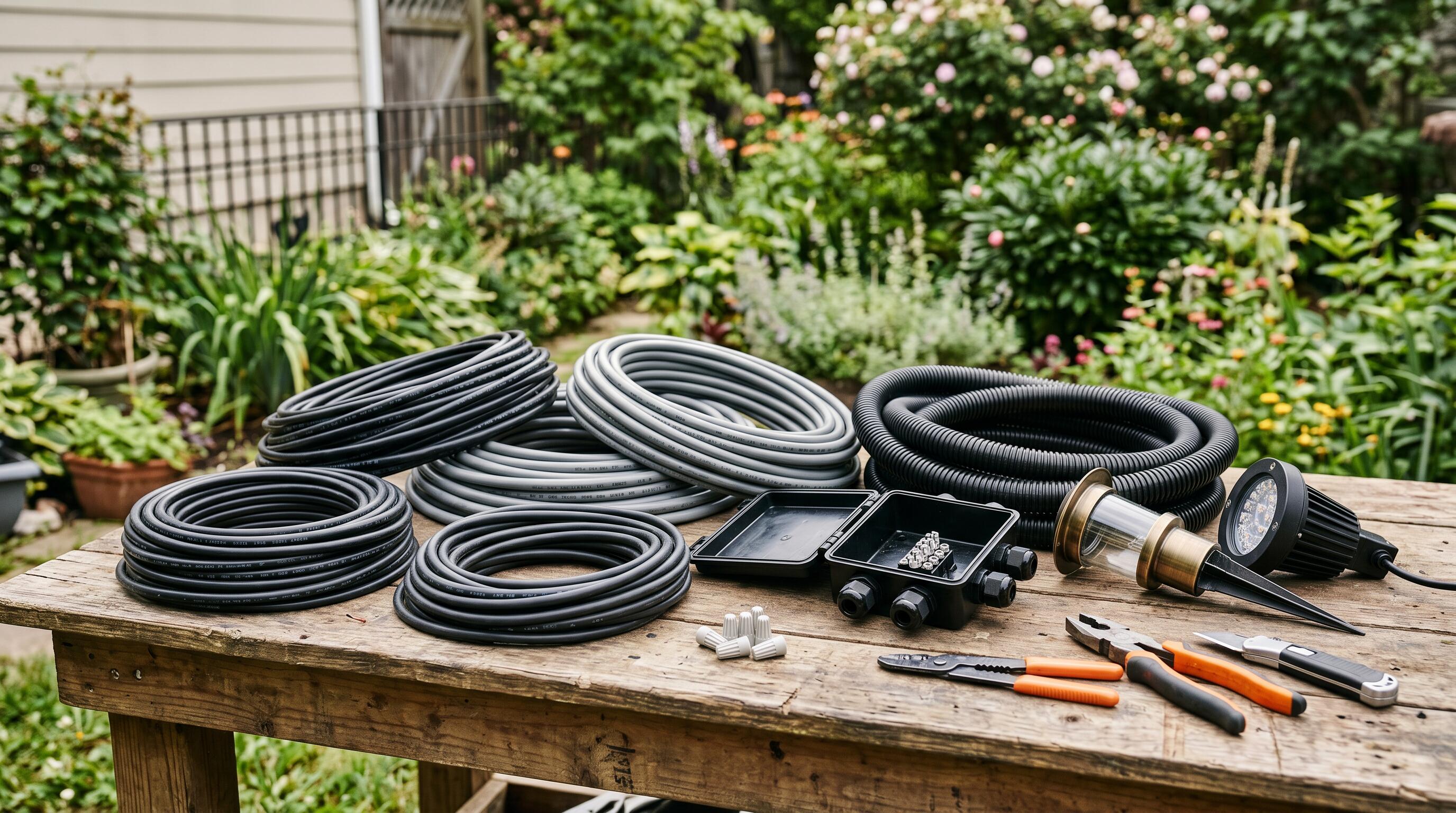

Типы кабелей для уличного освещения

ВБбШв

Расшифровка маркировки: В — ПВХ-изоляция жил, Б — броня из стальных лент, б — без подушки под бронёй, Шв — ПВХ-шланг поверх брони.

• Прокладка: напрямую в грунт без трубы — броня обеспечивает механическую защиту.
• Защита: две стальные ленты защищают от механических повреждений и грызунов.
• Температурный диапазон: от −50°C до +50°C.
• Плюсы: не нужна гофра, надёжен, долговечен — при правильной прокладке служит 25–30 лет.
• Минусы: дороже и тяжелее ВВГ, требует аккуратной укладки — не перегибать с малым радиусом, минимальный радиус изгиба 10 диаметров кабеля.

ВВГнг-LS

Расшифровка маркировки: В — ПВХ-изоляция жил, В — ПВХ-оболочка, Г — без брони, нг — не распространяет горение, LS — низкое дымовыделение.

• Прокладка: только в трубе ПНД или металлорукаве — самостоятельно в грунт без защиты не закапывать.
• Защита: обеспечивается трубой, сам кабель механически не защищён.
• Температурный диапазон: стандартное исполнение от −15°C до +50°C. Для холодных регионов (Сибирь, Урал, Север) — искать исполнение ХЛ (холодостойкое) с диапазоном до −60°C.
• Плюсы: дешевле ВБбШв, гибче, проще в монтаже.
• Минусы: требует трубы ПНД на всю длину подземного участка без разрывов.

КГ и КГнг

Расшифровка: К — кабель, Г — гибкий, нг — негорючий.

• Прокладка: временная уличная прокладка, переносные удлинители, подключение приборов снаружи.
• Не подходит: для постоянной прокладки в грунте — нет защиты от длительного воздействия влаги и механических нагрузок.
• Плюс: высокая гибкость, удобен для подключения светильников на столбах и подвижных элементах.

СИП

Расшифровка: С — самонесущий, И — изолированный, П — провод.

• Прокладка: только воздушная — от дома до постройки или столба.
• Защита: изоляция из сшитого полиэтилена устойчива к УФ-излучению и атмосферным воздействиям.
• Минимальное сечение для освещения — 2×16 мм².
• Не подходит: для прокладки в грунте или по стенам внутри помещений.

Как выбрать сечение кабеля

Сечение определяется двумя параметрами: максимальным током нагрузки и длиной трассы (потерями напряжения). Для освещения ключевым чаще оказывается второй параметр.

По нагрузке для освещения всегда хватает 1,5 мм² — группа потребляет 200–1500 Вт. Но для уличной проводки минимум — 2,5 мм²: запас на будущее расширение и снижение потерь на длинных трассах.

Потери напряжения по нормативу ГОСТ не должны превышать 5% от номинала (для 220 В — не более 11 В). На длинных трассах это становится ограничивающим фактором:

• длина до 30 м, мощность до 500 Вт — 1,5 мм² (абсолютный минимум для улицы);
• длина 30–70 м или мощность до 1 кВт — 2,5 мм²;
• длина более 70 м или мощность более 1 кВт — 4 мм²;
• длина более 100 м — расчёт потерь обязателен или сразу 6 мм².

Практическое следствие: если светильники в конце длинной линии горят заметно тусклее, чем ближние — это симптом потерь напряжения из-за недостаточного сечения кабеля.

Прокладка в грунте: требования и порядок работ

Прокладка в грунте — самый распространённый сценарий для освещения участка и одновременно наиболее требовательный к соблюдению норм.

Глубина прокладки (ПУЭ, п. 2.3.84):

• под газоном, садом, огородом — не менее 70 см для бронированного кабеля или кабеля в трубе;
• под проездами и площадками с нагрузкой — не менее 90 см;
• под твёрдым покрытием (бетон, асфальт) в трубе — не менее 50 см.

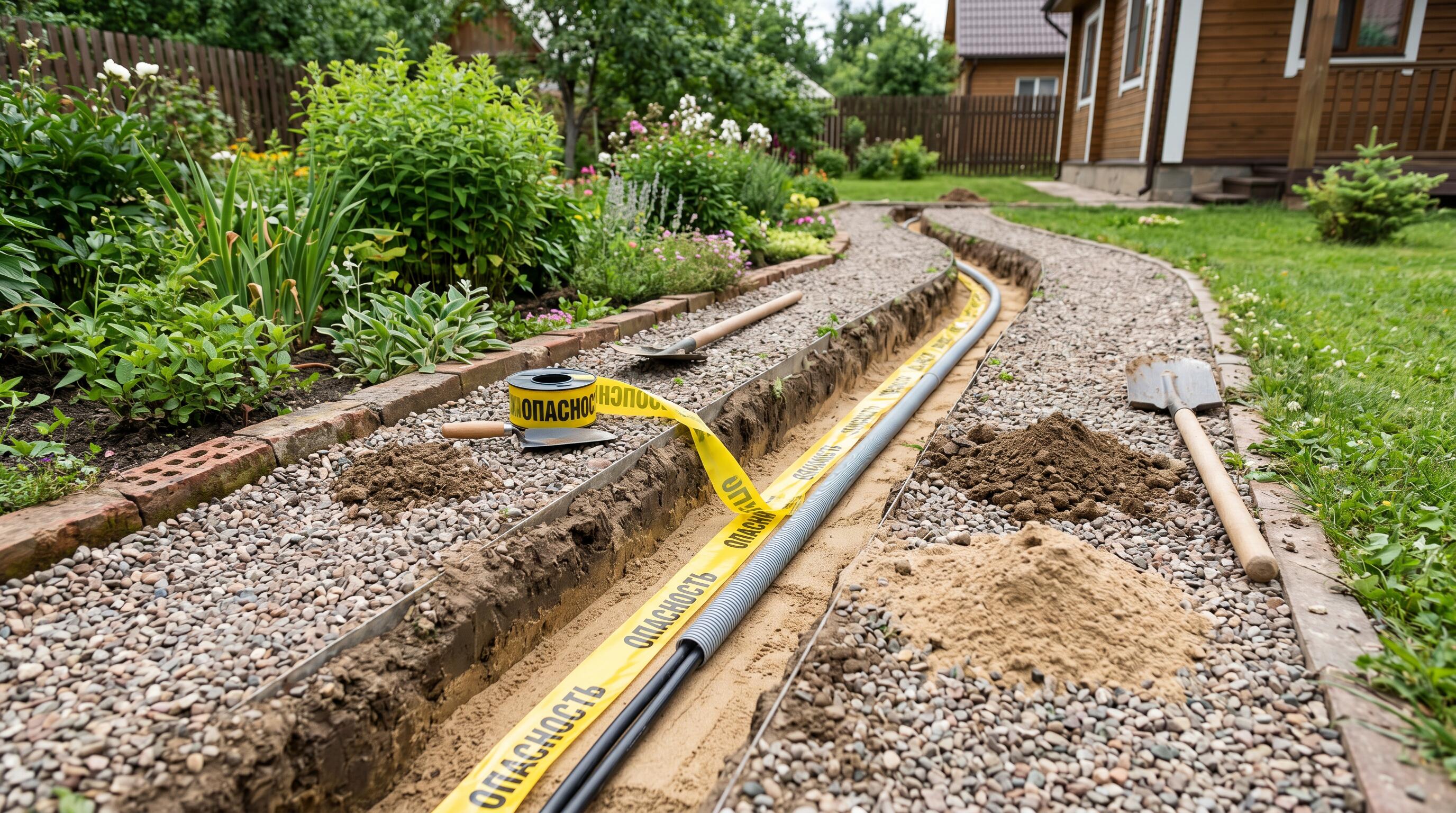

Порядок работ:

1. Разметить маршрут колышками с верёвкой, выкопать траншею нужной глубины, ширина — 20–25 см.
2. Насыпать на дно 10 см промытого песка — подушка амортизирует сезонные подвижки грунта.
3. Уложить кабель или трубу с кабелем змейкой, без натяжения — компенсация пучения.
4. Засыпать ещё 10 см песка поверх кабеля.
5. На глубине 25–30 см от поверхности уложить сигнальную ленту «Осторожно кабель» — оранжевую или красную.
6. Засыпать грунтом, утрамбовать.
7. Сфотографировать траншею с кабелем до засыпки — схема с привязкой к постоянным ориентирам поможет при ремонте через годы.

Расстояния до других коммуникаций:

• до водопровода и кабелей связи — не менее 50 см;
• до газопровода — не менее 100 см;
• при пересечении с другими кабелями — разделить слоем грунта 10 см или защитной трубой в точке пересечения.

Прокладка по воздуху и по поверхности

Воздушный пролёт от дома до постройки

• При пролёте до 6 м — кабель ВВГнг-LS на стальном тросе-струне (диаметр троса 3–4 мм) или СИП; кабель крепится к тросу хомутами с шагом 50–70 см.
• При пролёте более 6 м — только СИП с самонесущей изолированной жилой; обычный кабель на тросе провисает и создаёт опасную нагрузку на точки крепления.
• Высота подвеса: не менее 6 м над проездом для транспорта, не менее 3,5 м над пешеходной зоной.
• Кабель не укладывать свободными петлями и не давать провисать — снеговая и ветровая нагрузка создают опасное натяжение.

Прокладка по поверхности стен и столбов

• Кабель ВВГнг-LS в гофре с защитой от УФ (серая ПВХ-гофра с маркировкой «для открытой наружной прокладки») или в металлическом кабель-канале.
• Крепление с шагом не более 40 см.
• На высоте ниже 2,5 м от земли — кабель только в металлической трубе или металлическом гофрорукаве: защита от механических повреждений.
• Не прокладывать кабель в деревянных желобах без металлической защитной оболочки — пожарная опасность при перегреве.

Распространённые ошибки при выборе и прокладке кабеля

• Обычный ВВГ без трубы в грунте. Изоляция без маркировки нг-LS быстрее деградирует, без механической защиты кабель повреждается земляными работами и грызунами. Как правильно: ВБбШв — или ВВГнг-LS в трубе ПНД без исключений. Даже на коротких участках.
• Серая гофра для внутренней проводки в грунте. Серая ПВХ-гофра не рассчитана на давление грунта и длительный контакт с влагой — разрушается за 1–2 сезона и перестаёт защищать кабель, при этом внешне может выглядеть целой. Как правильно: только оранжевая двустенная гофра ПНД для грунта или жёсткая ПНД-труба.
• Слишком маленькое сечение на длинной трассе. Кабель 1,5 мм² на трассе 80 м даёт заметные потери напряжения — светильники горят тусклее, срок службы LED-драйверов сокращается из-за нестабильного питания. Как правильно: при длине трассы более 50 м брать 4 мм².
• Кабель уложен в натяг. Грунт сезонно движется при промерзании и оттаивании. Кабель без запаса длины рвётся или повреждается в точках входа в муфты и коробки. Как правильно: укладывать змейкой с запасом 1–2% от длины трассы.

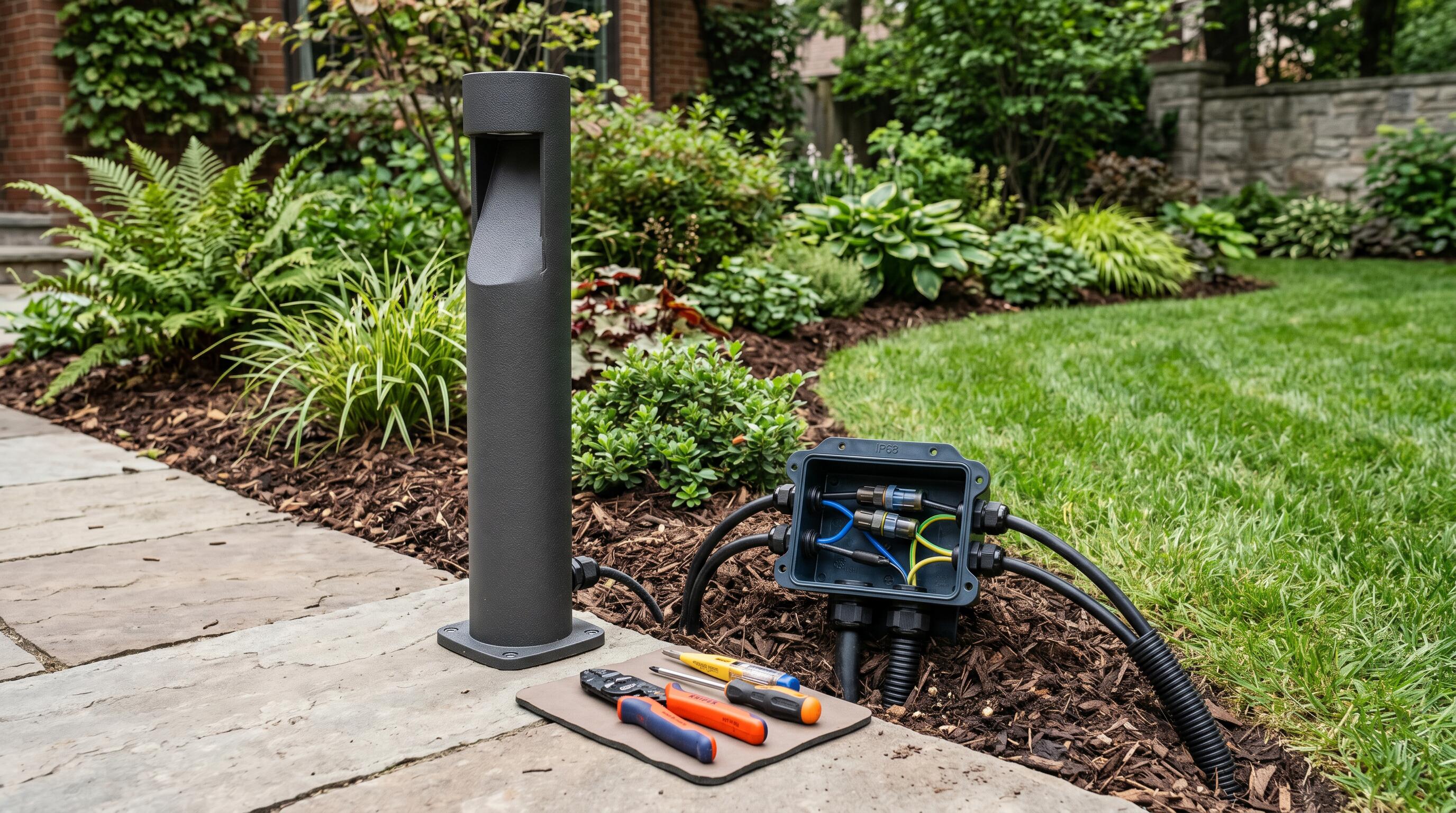

• Соединение кабелей в грунте скрутками. Скрутки в грунте без герметичной муфты разрушаются от влаги за один-два сезона: окисление контакта, рост переходного сопротивления, нагрев. Как правильно: соединения в грунте — только в герметичных муфтах для подземной прокладки (с термоусадочной или эпоксидной заливкой) или выводить в наземные распределительные коробки IP65.

Другие ошибки, которые обходятся дорого при монтаже освещения участка, — в материале ошибки при освещении участка.

Частые вопросы

Можно ли использовать ВВГнг-LS без трубы в грунте?

Нет. ВВГнг-LS — кабель без брони и без механической защиты оболочки. При прямой прокладке в грунте он уязвим к повреждениям при земляных работах, давлению грунта и грызунам. Нормативы (ПУЭ п. 2.3.83) прямо указывают: небронированные кабели прокладываются в грунте только в трубах, блоках или каналах. Труба ПНД стоит недорого, а её отсутствие может обернуться перекладкой всей трассы.

Какой кабель проложить от дома до беседки на расстоянии 20 м?

Два варианта в зависимости от способа прокладки. Если в грунте — ВБбШв 3×2,5 или ВВГнг-LS 3×2,5 в трубе ПНД диаметром 20 мм. Если по воздуху — ВВГнг-LS 3×2,5 на тросе диаметром 4 мм с крепёжными хомутами: при пролёте 20 м трос выдержит нагрузку без провисания. Воздушная прокладка проще и дешевле, но трос требует натяжения и надёжных анкерных точек на обоих концах.

Нужна ли труба при использовании бронированного кабеля ВБбШв?

В грунте — нет, именно для этого и предназначена броня. ВБбШв прокладывается напрямую в траншею с песчаной подушкой без дополнительной трубы. Труба нужна только в точках выхода кабеля из грунта на поверхность (первые 20–30 см над землёй) — для защиты от механических повреждений в этой уязвимой зоне, где броня не спасает от удара лопатой или триммером.

Какое минимальное сечение кабеля для уличного освещения?

Формально по нагрузке для группы освещения хватает 1,5 мм². На практике для уличной прокладки рекомендуемый минимум — 2,5 мм². Причины: трассы на участке обычно длиннее 20–30 м (потери напряжения), в будущем нагрузка может вырасти (добавление светильников), кабель меньшего сечения сложнее соединять в клеммниках при монтаже. Экономия на сечении при разнице в цене 15–20% редко оправдана.

Можно ли соединить кабели в грунте без распределительной коробки?

Только с применением специальных герметичных муфт для подземной прокладки — с термоусадочной трубкой или эпоксидной заливкой. Такие муфты обеспечивают водонепроницаемость соединения на уровне IP68. Простые скрутки, изолента и обычные клеммники в грунте не применяются — разрушаются от влаги за один-два сезона. Надёжнее и проще в обслуживании — выводить все соединения в наземные распределительные коробки IP65.

Как защитить кабель, который выходит из земли к светильнику?

Точка выхода кабеля из грунта — самое уязвимое место: здесь нет ни засыпки, ни трубы, а механические воздействия максимальны. Стандартное решение: кабель выходит из земли в металлической трубе или жёсткой ПНД-трубе высотой 20–30 см над уровнем грунта. Труба крепится к основанию столбика или стойки светильника. Зазор между кабелем и трубой заделывается герметиком или уплотнительной муфтой — чтобы внутрь не попадала вода и не поселялись насекомые.
