Как сделать освещение участка своими руками: схема, кабель, монтаж, ошибки

Шаг 1. Составить схему освещения на плане участка

Схема — это не формальность, а рабочий инструмент. Она показывает маршруты кабеля, количество светильников по зонам, расположение распределительных коробок и точку подключения к щитку. Без схемы монтаж превращается в хаос: кабель ложится как придётся, потом выясняется, что не хватает длины или пересечение с водопроводом.

Как составить схему практически:

• распечатать или нарисовать план участка в масштабе;
• отметить все зоны, которые нужно осветить: дорожки, вход, хозпостройки, сад;
• расставить светильники на схеме с учётом задач — тип прибора, высота, шаг между приборами;
• провести маршруты кабеля от щитка к каждой группе — кратчайшим путём, избегая пересечений с водопроводом и газопроводом;
• обозначить распределительные коробки: у каждой постройки и в точках разветвления.

Группы освещения: разбить светильники на 2–3 независимые группы. Например: дорожки и периметр — одна группа, вход и ворота — вторая, хозпостройки — третья. Каждая группа — отдельный автомат в щитке и отдельный кабель. Это даёт гибкость управления и упрощает диагностику при неисправности.

На схеме указать: суммарную мощность каждой группы (Вт), длину кабеля каждого участка, расположение датчиков движения и выключателей.

Если ещё не определились с типами приборов — материал как выбрать уличные светильники для участка поможет разобраться до начала монтажа.

Шаг 2. Выбрать кабель и защитную арматуру

Выбор кабеля и автоматики — один из главных практических вопросов. Здесь ошибки обходятся дороже всего: неправильный кабель в грунте придётся перекладывать.

Тип кабеля:

• ВБбШв — бронированный кабель с ПВХ-изоляцией. Стандарт для подземной прокладки: броня защищает от механических повреждений при земляных работах и от грызунов. Прокладывается напрямую в грунт без дополнительной трубы.
• ВВГнг-LS в трубе ПНД — альтернатива. Сам кабель дешевле, но требует гофрированной трубы ПНД (оранжевой, для грунта) на всю длину подземного участка.
• СИП — для воздушной прокладки от дома до хозпостройки, если расстояние более 5 м и нет возможности тянуть кабель по земле.

Сечение кабеля:

• до 1 кВт суммарной мощности группы, длина трассы до 50 м — 2,5 мм² достаточно с запасом;
• длина трассы более 50 м или мощность более 1 кВт — 4 мм², чтобы избежать потерь напряжения;
• минимальное допустимое сечение — 1,5 мм², но лучше брать с запасом.

Гофротруба и ПНД-труба: для прокладки в грунте — только оранжевая гофра ПНД. Серая гофра для внутренних работ не предназначена для грунта — разрушается за 1–2 года. Диаметр: для кабеля 2,5 мм² — труба 20 мм, для 4 мм² — 25 мм.

Защитная автоматика:

• каждая группа освещения — отдельный автоматический выключатель в щитке. Для группы до 1 кВт — номинал 10 А;
• УЗО на весь контур уличного освещения: ток утечки 30 мА — обязательно. Или дифавтомат, объединяющий функции автомата и УЗО.

Шаг 3. Подготовить траншеи

Глубина траншеи — самый частый предмет экономии, который потом оборачивается повреждёнными кабелями.

• Глубина: минимум 70 см под газоном и садовыми зонами — норматив ПУЭ для кабеля в трубе или бронированного. Под проездами, площадками с нагрузкой — 90 см.
• Ширина: 20–25 см для одного кабеля. При нескольких кабелях — расстояние между ними не менее 10 см.
• Подсыпка: на дно — слой 10 см промытого песка. Уложить кабель или трубу. Засыпать ещё 10 см песка. Затем грунт. Песок защищает кабель от повреждений при сезонных подвижках.
• Сигнальная лента: над кабелем на глубине 25–30 см уложить оранжевую или красную ленту «Осторожно кабель». При последующих земляных работах это предотвратит случайное повреждение.
• Пересечение дорожек и площадок: кабель укладывается в жёсткую ПНД-трубу или металлическую гильзу под покрытием. Трубу закладывают до укладки дорожки — добавить потом практически невозможно.

Практический совет: до начала копки отметить маршрут траншеи колышками с верёвкой. После прокладки сфотографировать готовую траншею с кабелем до засыпки и сохранить фото с привязкой к ориентирам. Это сэкономит время при ремонте через несколько лет.

Шаг 4. Проложить кабель и установить распределительные коробки

Укладка кабеля: кабель укладывается без натяжения, лёгкой волной («змейкой») — это компенсация сезонного пучения грунта. Кабель в натяг — разрыв или повреждение изоляции при первом промерзании.

Распределительные коробки: устанавливаются в точках разветвления — у каждой постройки, у группы светильников. Крепятся на столбе, на стене постройки или в грунте в специальном корпусе. Минимальный класс защиты — IP65. Коробки с меньшим IP на улице не использовать.

Соединения в коробках: использовать клеммные колодки (Wago или аналог) — не скрутки. Скрутки на улице окисляются, контакт ухудшается, соединение начинает греться. Клеммы — надёжнее и легче обслуживать при необходимости.

Кабельные вводы: в распределительных коробках кабель заводить через уплотнительные сальники соответствующего диаметра. Без сальников влага проникает внутрь коробки — это вопрос не эстетики, а работоспособности.

Маркировка проводов: пометить каждый провод в коробке — к какому светильнику или группе идёт. Бирки или маркировочные трубки экономят часы при диагностике неисправности через год-два.

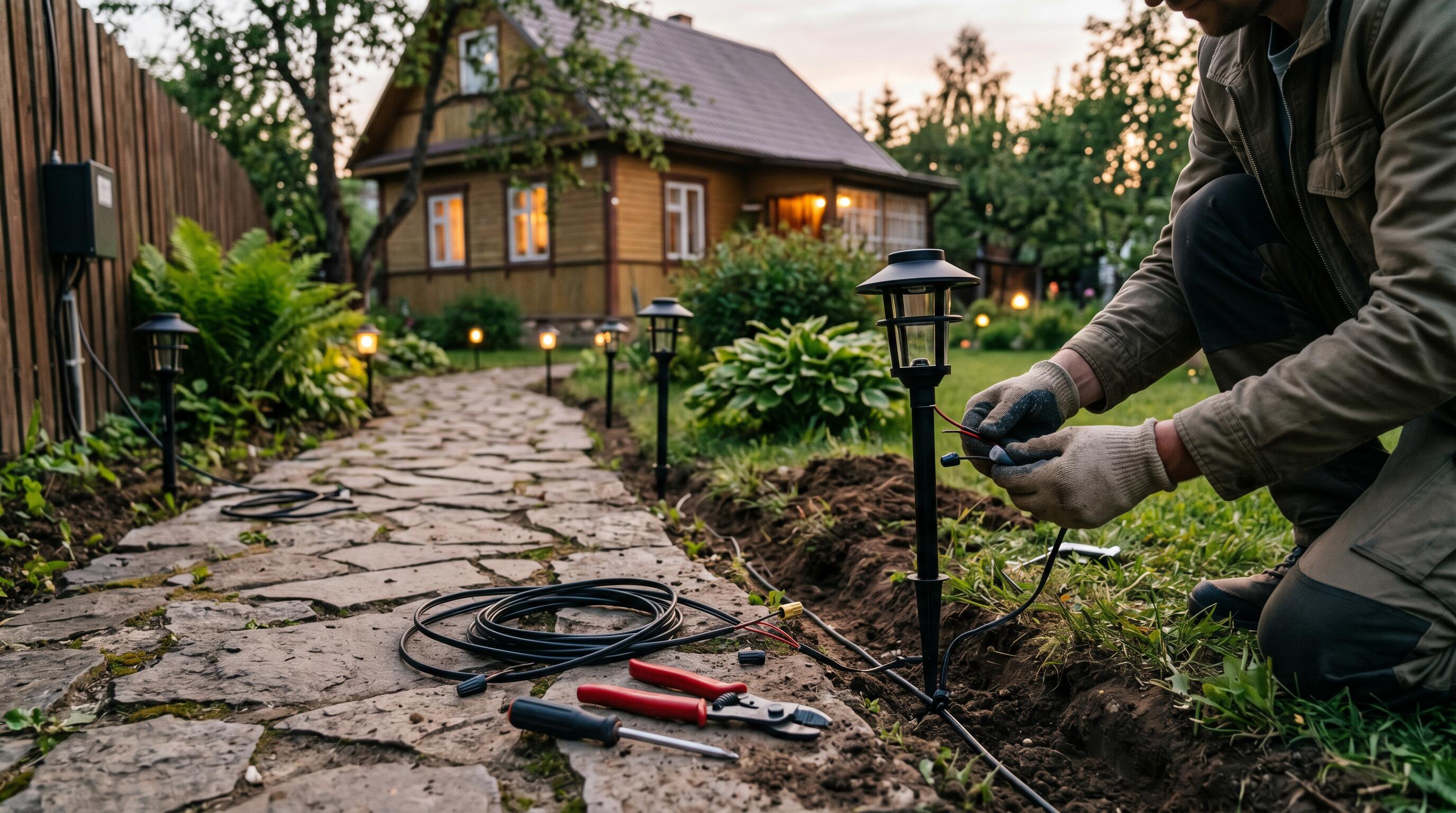

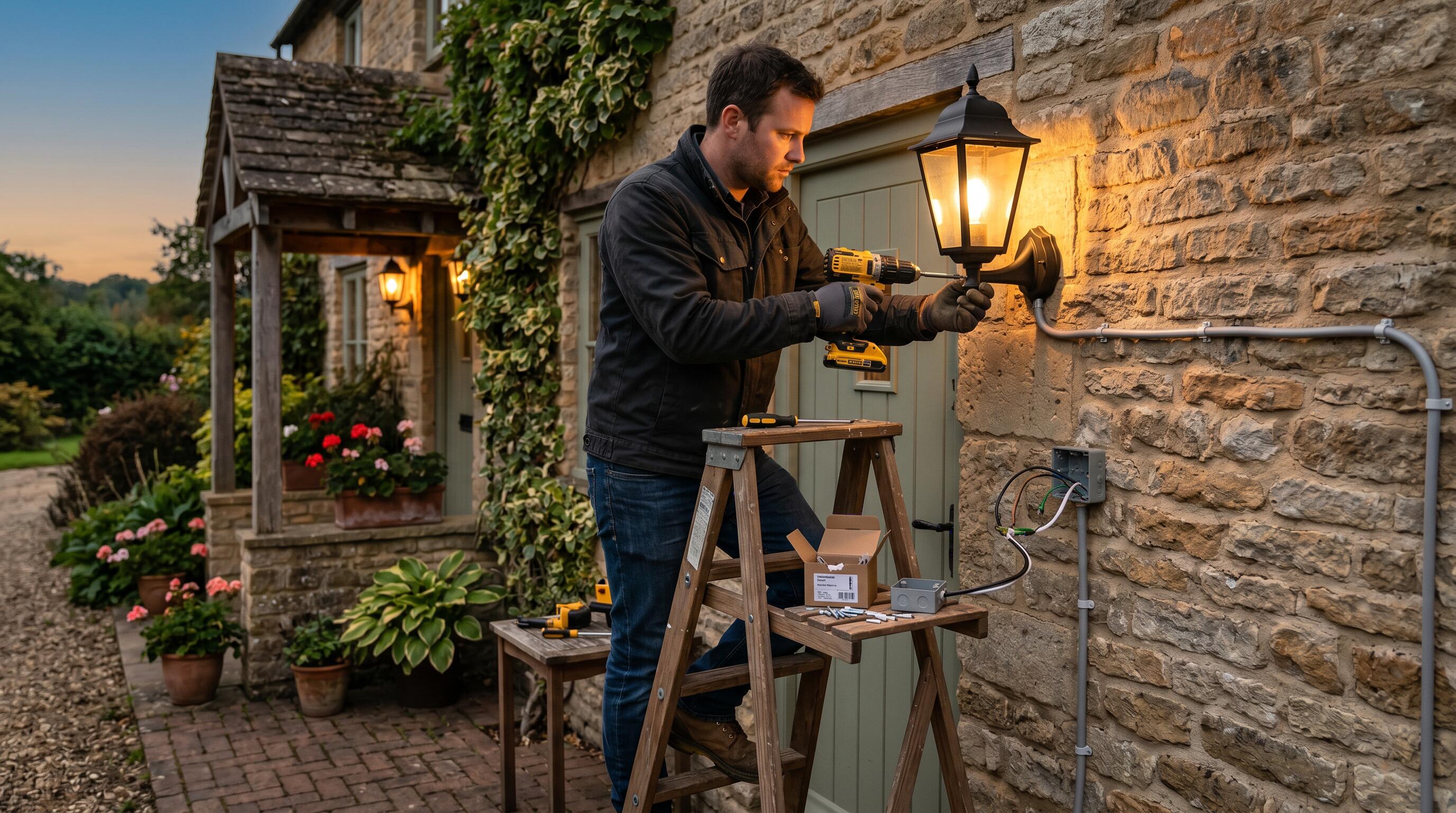

Шаг 5. Установить светильники и датчики

Порядок монтажа: сначала установить опоры, столбики и крепления. Затем протянуть кабель к каждому прибору. Затем подключить светильники и датчики. Не включать до завершения всего монтажа группы.

Столбики и опоры: бетонировать или устанавливать в грунтовые анкеры на глубину не менее 50–60 см. Столбик высотой 1,5–2 м заглублять на 60–80 см — иначе кренится под нагрузкой снега и ветра.

Выводы кабеля к светильникам: кабель выходит из земли в металлической или ПНД-трубе — защита от повреждений и влаги в точке входа. Труба заделывается в основании столбика или стойки герметиком или муфтой.

Подключение светильников: строго по схеме. Фаза — к фазе, ноль — к нолю. Заземление — к заземляющему контакту светильника, если предусмотрен. В уличных светильниках IP65+ проверить наличие и целостность уплотнительных прокладок при сборке — без них класс защиты не обеспечивается.

Датчики движения: устанавливать на высоте 2–2,5 м, угол обзора — на зону обнаружения. Не направлять в сторону проезжей части и соседнего участка (ложные срабатывания). Не направлять на источники тепла — котёл, кондиционер, вентиляционные выходы.

Подробности по настройке — в материале датчики движения и автоматика для уличного освещения.

Шаг 6. Подключить к щитку и проверить

Подключение к щитку: каждая группа освещения — на отдельный автомат. Перед подключением щиток обесточить. Кабель заводится в щиток через кабельный ввод или гофру, каждая группа маркируется.

Проверка изоляции: до включения автоматов проверить сопротивление изоляции каждой группы тестером или мегаомметром. Норма — не менее 1 МОм. Если ниже — есть повреждение изоляции, нужно найти и устранить до подачи напряжения.

Первое включение: включать группы по одной. При каждом включении — визуально проверять все светильники группы. Если автомат выбивает — в группе замыкание или перегрузка, подавать напряжение повторно без выяснения причины не следует.

Проверка УЗО: нажать кнопку «Тест» на УЗО — должно сработать немедленно. Если не срабатывает — УЗО неисправно, эксплуатировать систему без рабочего УЗО нельзя.

Настройка датчиков: после включения настроить чувствительность, зону обнаружения и время задержки отключения на каждом датчике движения. Большинство датчиков имеют три регулятора: чувствительность (Sens), время работы (Time) и порог освещённости (Lux).

Типичные ошибки при самостоятельном монтаже

• Обычный кабель ВВГ без трубы в грунте. Без механической защиты кабель повреждается при земляных работах, перегрызается грызунами, изоляция разрушается от влаги за 3–5 лет. Как правильно: бронированный ВБбШв — или ВВГнг-LS в трубе ПНД на всю длину подземного участка без исключений.
• Мелкая траншея 20–30 см. Кабель на такой глубине повреждается при посадке растений лопатой, при укладке бордюра, при перекопке грядок рядом. Как правильно: минимум 70 см под газоном и дорожками, 90 см под проездами — это не перестраховка, а норматив ПУЭ.
• Скрутки в распределительных коробках. На улице скрутки окисляются, контакт ухудшается, соединение начинает греться. Это причина №1 пропадания света в отдельных группах через год-два после монтажа. Как правильно: клеммные соединители — надёжно, быстро и обслуживаемо.
• Нет УЗО на группе уличного освещения. Уличное освещение работает во влажной среде — риск утечки тока выше, чем в доме. Без УЗО утечка тока незаметна до несчастного случая. Как правильно: УЗО 30 мА на весь контур уличного освещения — обязательно, не опционально.
• Кабель не заложен под дорожками заранее. Прокладывают кабель по уже готовому участку, вскрывают уложенные дорожки или пускают кабель поверху в гофре. Как правильно: при укладке любого покрытия — сразу закладывать трубы для кабеля. Труба стоит копейки, переукладка мощёной дорожки — дорого и долго.

Другие типичные ошибки в организации освещения участка — в материале ошибки при освещении участка.

Частые вопросы

Нужно ли разрешение для монтажа уличного освещения на своём участке?

Для монтажа освещения на собственном участке специального разрешения не требуется — это не относится к работам, требующим согласования. Однако подключение нового контура к вводному щитку увеличивает нагрузку на линию. Если планируется суммарная мощность освещения более 1–2 кВт, стоит убедиться, что выделенная мощность участка позволяет это. В СНТ — уточнить у председателя допустимую нагрузку на участок.

На какой глубине прокладывать кабель для уличного освещения?

Согласно ПУЭ (Правила устройства электроустановок): не менее 70 см для бронированного кабеля или кабеля в защитной трубе под газоном и садовыми зонами. Под проездами и площадками с нагрузкой — не менее 90 см. При прохождении под фундаментами построек — в трубах на глубине не менее 50 см от подошвы фундамента. Меньшая глубина допускается только при прокладке в трубах под твёрдым покрытием (асфальт, бетон).

Какой кабель выбрать для прокладки в грунте на даче?

Два варианта. Первый — ВБбШв: бронированный кабель, прокладывается напрямую в грунт без трубы, надёжен и долговечен, но стоит дороже. Второй — ВВГнг-LS в трубе ПНД: сам кабель дешевле, но нужна оранжевая гофра ПНД на всю длину подземного участка. Обычный ВВГ без брони и трубы в грунт не закапывать — разрушится за 3–5 лет.

Нужно ли УЗО для уличного освещения?

Да, обязательно. Уличная проводка эксплуатируется в условиях влажности, перепадов температур, возможных механических повреждений. Риск утечки тока выше, чем во внутренней проводке. УЗО с током утечки 30 мА на контур уличного освещения — минимальное требование безопасности. Без УЗО небольшая утечка тока незаметна прибором и может стать причиной поражения человека или животного.

Можно ли подключить уличное освещение к той же группе, что и розетки в доме?

Технически — возможно, если позволяет нагрузка группы. Практически — не рекомендуется по двум причинам. Первая: при любой неисправности уличного освещения (замыкание, утечка) выбьет автомат и пропадут розетки внутри дома. Вторая: уличная группа требует УЗО 30 мА, а розеточная группа — своё. Лучше вывести освещение участка на отдельный автомат с отдельным УЗО.

Как найти повреждение кабеля под землёй, если свет пропал?

Последовательно. Сначала проверить автомат и УЗО в щитке — не выбиты ли. Затем проверить распределительные коробки — соединения, контакты. Затем прозвонить кабель тестером от щитка до первой коробки, от первой коробки до второй и так далее — так локализуется повреждённый участок. Для точного определения места обрыва или замыкания в грунте профессионалы используют кабельный локатор (рефлектометр) — его можно взять в аренду или вызвать специалиста с оборудованием.
