Электричество в сарае: как провести своими руками — пошаговая инструкция

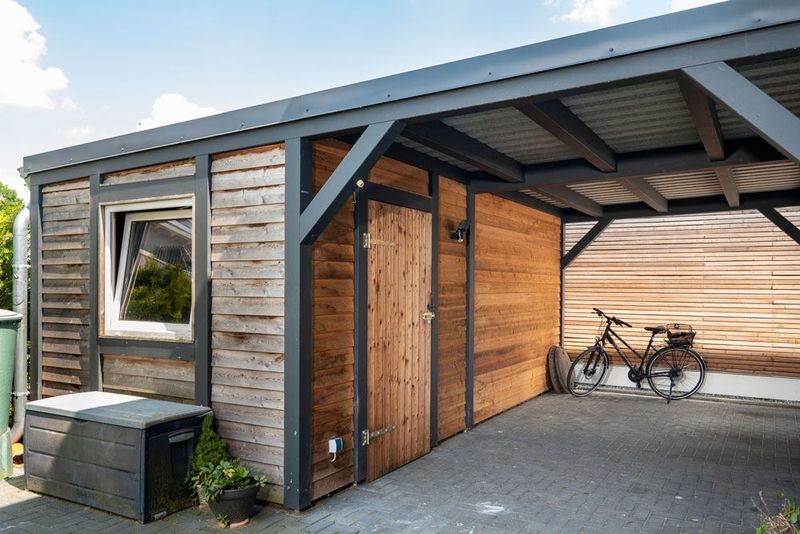

Электричество в сарае — это не роскошь, а базовое условие для нормальной эксплуатации постройки. Без света невозможно работать в тёмное время суток, без розеток — подключить электроинструмент или зарядить аккумулятор садовой техники. Сарай металлический требует особого подхода к прокладке проводки: каркас и обшивка токопроводящие, поэтому весь кабель внутри обязательно прокладывается в негорючей металлической гофре или кабельном канале.

СОДЕРЖАНИЕ

1. С чего начать — планирование до монтажа
2. Воздушный способ подключения (СИП)
3. Подземный способ подключения
4. Щиток в сарае — что нужно и как собрать
5. Внутренняя проводка — монтаж розеток, выключателей, освещения
6. Освещение — выбор светильников и схема расстановки
7. Требования безопасности — что нельзя нарушать
8. Типичные ошибки при проводке в сарае
9. Готовая конструкция и вопрос электрификации
10. FAQ

С чего начать — планирование до монтажа

Прежде чем покупать кабель и автоматы, нужно ответить на три вопроса: какая нагрузка планируется, каким способом подводить ввод и где внутри разместить щиток, розетки и освещение. Ошибки на этапе планирования исправляются значительно дороже, чем ошибки в монтаже.

Определите нагрузку:

• Только освещение (1–2 светильника) — 0,1–0,2 кВт; достаточно кабеля 2×1,5 мм²
• Освещение + розетки для зарядки инструмента — 1–2 кВт; кабель 3×2,5 мм²
• Мастерская с электроинструментом — болгарка, дрель, сварочный аппарат — от 3–5 кВт; кабель 3×4 мм² или 3×6 мм²

Определите способ ввода:

• Воздушный (СИП по воздуху) — быстрее, дешевле, проще монтаж; подходит для большинства дачных участков
• Подземный (кабель в траншее) — надёжнее, не мешает на участке; дольше и дороже в укладке

Составьте схему заранее:

• Где будет щиток в сарае — оптимально у входа, на высоте 1,5–1,7 м от пола
• Сколько линий: минимум две — отдельная на освещение, отдельная на розетки
• Где розетки и выключатели: высота розеток от пола — 90 см, выключателей — 150 см

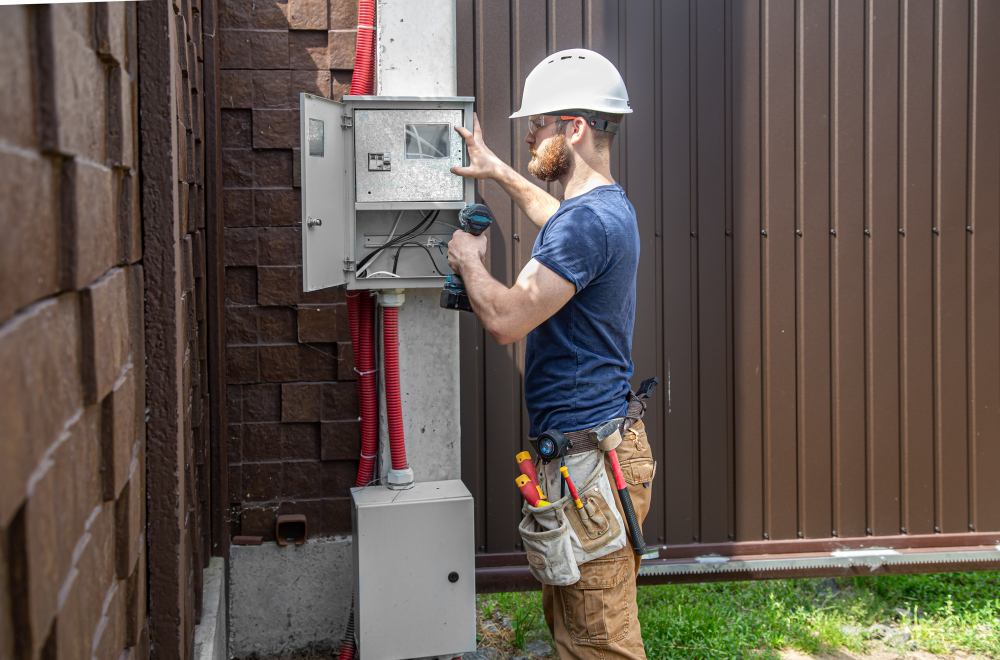

Воздушный способ подключения (СИП)

Самый распространённый способ для дачи. Не требует земляных работ и специализированного кабеля — только анкерные зажимы, провод СИП и несколько часов работы.

Выбор кабеля и параметры линии:

• Кабель: СИП-2 (самонесущий изолированный провод) — разработан специально для воздушных линий, устойчив к ультрафиолету и механическим нагрузкам
• До 25 м: сечение 2×16 мм²; более 25 м: сечение 4×16 мм²
• Высота линии над зоной прохода людей: не менее 2,75 м
• Над проезжей частью или въездом: не менее 6 м
• Над пешеходными дорожками на участке: минимум 2,5 м

Опора: если расстояние до сарая менее 25 м — СИП тянется напрямую от стены дома без промежуточного столба. При расстоянии более 25 м нужна промежуточная опора — деревянный или металлический столб с анкерным зажимом.

Пошаговый монтаж воздушного ввода:

1. Закрепите анкерные зажимы PA на стене сарая и стене дома на расчётной высоте — через сквозной болт с шайбой
2. Протяните СИП между зажимами; при необходимости смонтируйте промежуточную опору
3. Просверлите отверстие в стене сарая коронкой нужного диаметра; вставьте металлическую гильзу, загерметизируйте монтажной пеной или силиконом
4. Заведите СИП внутрь сарая через гильзу с небольшим запасом 15–20 см
5. Подключите СИП к медному кабелю ВВГнг через клеммные зажимы типа «орех» — соединение в распределительной коробке, не скрутка
6. Подключение к вводному щитку дома выполняет только электрик с группой допуска III и выше

Подземный способ подключения

Выбирайте подземный ввод, если воздушный провод мешает на участке, на пути много деревьев или требования к внешнему виду участка высокие. Кабель в земле не виден, не повреждается ветром и прослужит несколько десятилетий без обслуживания.

Выбор кабеля:

• ВБбШв (бронированный) — специально для укладки в грунт; броня из стальных лент защищает от механических повреждений; не требует трубы при глубине от 0,7 м
• ВВГнг в трубе ПНД диаметром 32–50 мм — дешевле, но трубу нужно прокладывать самостоятельно

Глубина укладки:

• ВБбШв без трубы: не менее 0,7 м
• Кабель в трубе ПНД: не менее 0,5 м
• Под проезжей частью или въездом: не менее 1,0 м в металлической трубе

Для подземного ввода особенно важна герметизация точки входа в стену: сарай из профлиста имеет тонкий стальной лист в основании, который легко повредить при небрежном сверлении — используйте коронку нужного диаметра и резиновый уплотнитель для герметизации гильзы.

Пошаговый монтаж подземного ввода:

1. Выкопайте траншею шириной 20–30 см на расчётную глубину по прямой трассе от дома к сараю
2. Насыпьте слой просеянного песка 10 см на дно — подушка защищает броню от острых камней
3. Уложите кабель ВБбШв без натяжения, небольшими волнами — запас компенсирует сезонные движения грунта
4. Засыпьте кабель слоем песка 10 см; затем уложите сигнальную ленту «Осторожно, кабель» — защита от случайного повреждения лопатой
5. Засыпьте траншею грунтом с послойной трамбовкой
6. Выведите кабель на поверхность у стены сарая в металлической трубе высотой не менее 50 см от уровня грунта
7. Введите кабель в сарай через гильзу в стене; загерметизируйте резиновым уплотнителем

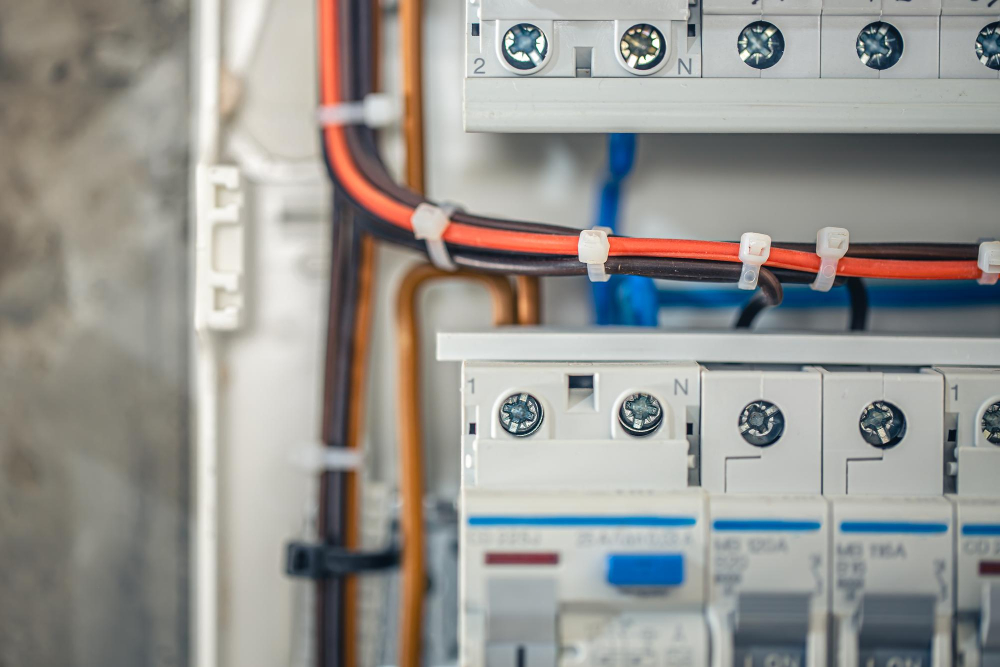

Щиток в сарае — что нужно и как собрать

Щиток — центральный элемент электрики сарая. Экономить на его комплектации не стоит: УЗО и автоматы стоят недорого, а защищают от пожара и поражения током.

Минимальный состав щитка:

• Вводной автомат: 16А — для линии до 3,5 кВт; 25А — для мастерской с мощным инструментом
• УЗО (устройство защитного отключения): 30 мА — защита от смертельного удара током при пробое изоляции; обязательно
• Автомат на линию освещения: 10А
• Автомат на линию розеток: 16А
• Нулевая шина и шина заземления — раздельно

Корпус щитка: пластиковый навесной на 4–6 модулей — для простой схемы освещения и двух розеточных групп; металлический влагозащищённый IP65 — для мастерской и зон с возможным попаданием воды.

Заземление: обязательно для любых металлических конструкций и оборудования. Простейший контур: три металлических уголка 50×50×5 мм длиной 2–3 м вбиваются в грунт треугольником со стороной 1,5–2 м и соединяются стальной полосой 40×4 мм. Сопротивление контура — не более 30 Ом.

Внутренняя проводка — монтаж розеток, выключателей, освещения

Кабель внутри сарая:

• ВВГнг-LS 3×2,5 мм² — на розеточные линии
• ВВГнг-LS 3×1,5 мм² — на освещение

Способы прокладки:

• Кабельный канал (короб): быстро, аккуратно, легко добавить линию позже — оптимальный вариант для большинства сараев
• Гофрированная труба ПВХ: хорошая защита кабеля, удобна при деревянных стенах
• Металлическая гофра: обязательна при прокладке по металлическим стенам и каркасу
• Скрытая прокладка в штробе: только для кирпичных или блочных стен — в дереве и металле не применяется

Пошаговый монтаж внутренней проводки:

1. Нанесите разметку: трассы кабелей, места розеток (высота 90 см) и выключателей (150 см), место щитка
2. Установите щиток на стене у входа на высоте 1,5–1,7 м от пола
3. Закрепите кабельные каналы или гофру по разметке с шагом крепежа 30–40 см
4. Протяните кабели от щитка до каждой точки с запасом 15–20 см на концах для подключения
5. Установите подрозетники; смонтируйте розетки и выключатели — клеммы затягивайте без люфта, провода не должны болтаться
6. Установите светильники; для деревянных поверхностей — только корпус IP44 и выше
7. Подключите кабели в щитке: фаза — к автомату, ноль — к нулевой шине, земля — к шине заземления
8. Проверьте линии прозвонкой или мегаомметром до включения — убедитесь в отсутствии замыканий

Если сарай эксплуатируется зимой, имеет смысл совместить прокладку проводки с утеплением конструкции: подробную инструкцию по утеплению всех зон — стен, потолка и пола — читайте в нашей статье утепление сарая.

Освещение — выбор светильников и схема расстановки

Правильно выбранное освещение в сарае экономит электроэнергию и снижает пожарный риск — особенно если стены деревянные.

• Тип ламп: только LED; 10–15 Вт дают столько же света, сколько лампа накаливания 100 Вт, при этом не греются и не создают пожарной опасности при контакте с деревянными конструкциями
• Количество точек: сарай 9 м² без рабочей зоны — 1 центральный светильник 20–30 Вт; мастерская 12 м² — 2–3 светильника суммарно 60–80 Вт плюс рабочая подсветка над верстаком
• Класс защиты: IP20–IP23 — для сухого деревянного сарая; IP44 и выше — для металлического или при повышенной влажности
• Без постоянного электричества: аккумуляторный LED-светильник с датчиком движения — не требует проводки, включается автоматически при входе

Требования безопасности — что нельзя нарушать

Нарушение требований электробезопасности в сарае — прямой путь к пожару или поражению током. Все перечисленные ниже пункты обязательны, а не рекомендательны.

• УЗО 30 мА в цепи любых розеток — защищает от смертельного удара током при пробое изоляции; автоматический выключатель от этого не спасает
• Только кабель в защитной оболочке: никаких скруток без изоляции, никакого провода ПВС в качестве стационарной проводки — он предназначен для переносных приборов
• Заземление металлического корпуса щитка, светильников, розеток и самого строения — обязательно
• Все соединения проводов — только в распределительных коробках с клеммными колодками Wago или аналогами; никаких скруток внутри стен
• Медь + медь: смешивание медного и алюминиевого провода в одном соединении запрещено — контакт разрушается, место нагревается и может воспламениться
• Подключение к вводному щитку дома выполняет только электрик с допуском группы III и выше — самовольное подключение к питающей сети является административным правонарушением

Типичные ошибки при проводке в сарае

• Заниженное сечение кабеля — провод греется, изоляция плавится; выбирайте с запасом 20–30% от расчётной нагрузки
• Отсутствие УЗО — при пробое изоляции ток идёт через человека; автомат при этом не срабатывает, потому что ток утечки слишком мал для его отключения
• Скрутка вместо клеммы — окисляется, греется, отгорает; только клеммные соединители
• Открытый кабель по металлическим стенам — при вибрации изоляция перетирается об острые края; обязательна металлическая гофра
• Кабель под плинтусом без гофры — мыши перегрызают; кабель всегда в защитной оболочке
• Нет заземления на розетках — при пробое корпус инструмента оказывается под напряжением; особенно опасно при работе во влажных условиях
• Один кабель на всё — при коротком замыкании в розетке гасит всё освещение; делайте минимум две раздельные линии

Готовая конструкция и вопрос электрификации

Выбирая сарай из нашего ассортимента, вы можете сразу уточнить у менеджера вопросы электрификации: под какой тип ввода адаптирована конструкция, где предусмотрены технологические отверстия для гильз и как правильно организовать прокладку кабельных каналов внутри. Это проще сделать до монтажа, чем переделывать после.

FAQ

Какой кабель использовать для подключения сарая?

Для воздушного ввода — СИП-2 2×16 мм² (до 25 м). Для подземного — ВБбШв 3×2,5 мм² или 3×4 мм² в зависимости от нагрузки. Для внутренней проводки — ВВГнг-LS: 3×1,5 мм² на освещение, 3×2,5 мм² на розетки.

Нужно ли разрешение на подключение сарая к электросети?

Прокладку внутренней проводки выполнять без разрешений можно. Подключение к вводному щитку дома или напрямую к сети требует уведомления сетевой организации. Самовольное подключение к линии электропередачи является административным правонарушением.

Нужно ли заземление в сарае?

Обязательно для металлических конструкций и любых розеток. Без заземления пробой изоляции превращает корпус инструмента или саму постройку в источник опасности. Контур заземления из трёх уголков 50×50×5 мм — работа на полдня и надёжная защита на десятилетия.

Можно ли использовать алюминиевый провод?

В новой проводке — нет. Алюминиевый провод сечением менее 16 мм² запрещён для домашней проводки по ПУЭ. Если в старой линии дома алюминий — при стыковке с медью используйте только специальные клеммные зажимы, никаких скруток.

Какой автомат поставить на сарай?

Для освещения и зарядки инструментов — 16А в щитке дома. Для мастерской со сварочным аппаратом — 25А или 32А, но это требует проверки сечения вводного кабеля и допустимой нагрузки на линию всего дома.

Можно ли протянуть кабель по земле без траншеи?

Нет. Кабель на земле повреждается при перекапывании и может быть случайно задет лопатой. Минимальная глубина для бронированного кабеля ВБбШв — 0,7 м, в трубе ПНД — 0,5 м. Исключений из этого правила нет.
