Электричество в хозблоке: как провести своими руками

Весенний привет от редакции SKOGGY! Без электричества хозблок — просто закрытый склад. С освещением и розетками он превращается в полноценную мастерскую, где можно работать инструментом в любое время суток и в любую погоду. Эта статья решает три задачи: объясняет, откуда взять питание и что нужно купить, показывает, как провести проводку в металлической конструкции безопасно, и даёт смету материалов. Металлический корпус хозблока — специфика, которую важно учитывать с первого шага: здесь нельзя прокладывать кабель без защиты и нельзя игнорировать заземление.

СОДЕРЖАНИЕ

1. С чего начать: питание от дома или отдельный ввод
2. Нужно ли разрешение на подключение электричества
3. Схема электропроводки в хозблоке
4. Выбор кабеля и его сечения
5. Способы прокладки кабеля
6. Вводно-распределительный щиток
7. Освещение в хозблоке
8. Розетки и выключатели
9. Заземление металлического хозблока
10. Пошаговая инструкция: как провести электричество своими руками
11. Расчёт материалов и стоимость
12. Ошибки при монтаже электропроводки
13. FAQ

С чего начать: питание от дома или отдельный ввод

Первый вопрос при электрификации хозблока — откуда брать питание. Есть два принципиально разных пути, и выбор между ними определяет стоимость работ, сложность монтажа и независимость от домашней сети.

Вариант 1. Ответвление от домашнего щитка

Самый распространённый способ для дачных участков и загородных домов. От щитка дома прокладывается отдельная линия напрямую к хозблоку. Это оптимально, если расстояние между постройками не превышает 25–30 метров. Под хозблок выделяют отдельный автомат на 16–25 А — в зависимости от планируемой нагрузки. Если в щитке нет свободных мест, ставят дополнительную группу или боксовое расширение.

Вариант 2. Прямой ввод от сети (отдельное подключение)

Актуален, если хозблок стоит далеко от дома, нагрузка значительная или нужен отдельный учёт электроэнергии. Требует согласования с энергосбытовой организацией, получения технических условий и установки собственного счётчика. Это более дорогой и долгий путь, но он делает хозблок полностью автономным по электрике.

Для 99% задач — освещение плюс одна-две розетки — достаточно ответвления от домашнего щитка по кабелю 3×2,5 мм² на автомате 25 А. Этот вариант займёт выходной день и обойдётся в разумные деньги.

Если хозблок ещё только выбирается, посмотрите варианты в каталоге: хозблок с доставкой и установкой под ключ. Металлические модели удобно дорабатывать под электрику: в каркасе предусмотрены точки крепления для кабельных трасс.

Нужно ли разрешение на подключение электричества в хозблоке

Вопрос, который задаёт почти каждый — и ответ на него зависит от способа подключения.

• Подключение от домашнего щитка — разрешение от энергосетей не требуется. Это внутренняя электрика в рамках уже выданных технических условий на ввод.
• Отдельный ввод от линии 0,4 кВ — необходимо обратиться в сетевую организацию, получить ТУ и согласовать установку учётного прибора. Процедура регулируется Постановлением Правительства РФ № 861.
• Ограничение по мощности: если суммарная нагрузка дома и хозблока не превышает лимит по действующим ТУ — никаких согласований не нужно.

На практике большинство владельцев подключают хозблок от домашнего щитка и никаких разрешений не оформляют — это законно.

Схема электропроводки в хозблоке

Перед покупкой материалов нужна схема. Даже простой набросок на бумаге — точка ввода, место щитка, трассы линий, расположение розеток и светильников — сэкономит время и деньги при монтаже.

Стандартная схема для хозблока 3×4 м выглядит так:

• Ввод: кабель ВБбШв 3×2,5 мм² при подземной прокладке или СИП 2×16 мм² при воздушной трассе
• Щиток (ВРЩ): вводной автомат 25 А + УЗО 25 А/30 мА + автоматы на каждую группу
• Группа 1 — освещение: автомат 10 А, кабель ВВГнг-LS 3×1,5 мм²
• Группа 2 — розетки: автомат 16 А, кабель ВВГнг-LS 3×2,5 мм²
• Группа 3 — силовая (опционально): для сварки или компрессора — автомат 25 А, кабель 3×4 мм²

Три правила при составлении схемы: щиток ставить у входа, а не в дальнем углу; УЗО обязательно на все линии; заземляющий проводник тянуть к металлическому корпусу хозблока.

Выбор кабеля и его сечения

Правильный кабель — основа безопасной проводки. Выбор зависит от способа прокладки и планируемой нагрузки.

Для прокладки от дома к хозблоку

Для внутренней проводки в хозблоке

Все кабели для прокладки в металлических конструкциях — только с индексом «нг» (негорючие). Лучший вариант — «нг-LS»: негорючий с пониженным дымовыделением.

Способы прокладки кабеля

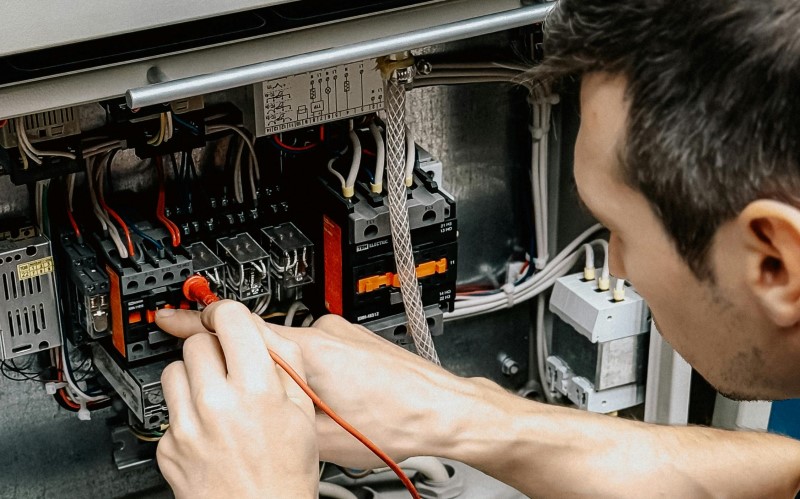

В металлическом хозблоке нельзя просто протянуть кабель по стене и прикрепить его скобами. Острые кромки металлического профиля режут изоляцию, что приводит к замыканию на корпус. Кабель всегда прокладывается в защитной оболочке.

В металлорукаве или гофротрубе

Наиболее распространённый способ для металлических хозблоков. Гофра защищает кабель от механических повреждений и острых кромок. Трубу крепят к стенам металлическими клипсами или кольцевыми зажимами с шагом 400–500 мм. Все переходы через металлические элементы каркаса — через защитные пластиковые втулки.

В кабельных каналах

Пластиковые кабель-каналы дают более аккуратный вид — оптимально для «чистой» мастерской. Крепятся к стенам на саморезы или двусторонний скотч. Внутри канала умещается несколько кабелей разных групп.

В ПВХ-трубе

Открытая прокладка в трубе — самый быстрый способ. Допустима при использовании кабеля ВВГнг-LS. Менее эстетична, зато полностью соответствует ПУЭ и хорошо подходит для хозяйственных помещений без отделки.

Если хозблок планируется использовать на загородном участке круглогодично, удобно заранее выбрать конструкцию под электрификацию: хозблок на даче в нужном размере и с каркасом, где удобно размещать кабельные трассы.

Вводно-распределительный щиток

Щиток — центральный элемент электрики в хозблоке. Именно здесь разводятся группы, устанавливается защита от КЗ и утечек тока.

Обязательный состав щитка

• Вводной автомат: подбирается под сечение питающего кабеля — для 2,5 мм² это 25 А
• УЗО: 25–40 А / 30 мА — защита от поражения электротоком при пробое на корпус
• Автомат на освещение: 10 А
• Автомат на розетки: 16 А

Удобная альтернатива связке автомат + УЗО — диффавтомат. Он совмещает обе функции в одном корпусе, занимает меньше места в щитке и проще в монтаже.

Требования к установке: бокс не ниже IP44 — это важно для хозблока без отопления, где бывают перепады влажности. Щиток размещают у входа, на высоте 1,5–1,7 м, чтобы он был всегда доступен.

Освещение в хозблоке

Освещение подбирается под сценарий использования. Для хранения инвентаря хватит одной лампы, для мастерской нужен совсем другой уровень.

Нормы освещённости

• Простое хранение: 50–100 лк — одна лампа 9–13 Вт по центру потолка
• Мастерская с верстаком: 200–300 лк — равномерное рабочее освещение по всей площади
• Верстак и зона точных работ: 500–750 лк — местная подсветка над рабочей поверхностью

Выбор светильников

Для хозблока без отопления подходят только светильники с защитой IP44 и выше — они устойчивы к влаге и конденсату. Тип лампы — LED: низкое потребление, долгий срок службы, не греются. Для мастерской удобны линейные светодиодные светильники длиной 60–120 см.

Схема для хозблока 3×4 м: два потолочных светильника по 18–20 Вт, симметрично по длинной оси. Дополнительно над входом — уличный светильник с датчиком движения.

После завершения электромонтажа полезно сразу продумать организацию внутреннего пространства — где разместить стеллажи, верстак и инструмент. Об этом подробнее в статье про системы хранения в хозблоке.

Розетки и выключатели

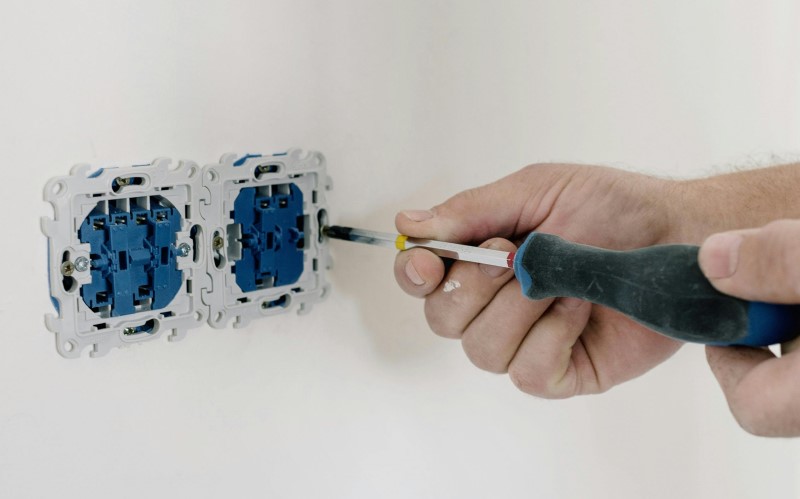

В хозблоке нельзя ставить обычные бытовые розетки. Перепады температур, влажность и конденсат выводят их из строя быстро и создают аварийные ситуации.

• Степень защиты: не ниже IP44 — влагозащищённые
• Высота установки: 0,8–1,0 м от пола — удобно для включения переносного инструмента
• Количество: минимум 2–3 розетки на стену у верстака
• Нагрузка: для электроинструмента — 16 А; для сварочного аппарата или компрессора — 32 А или выделенная силовая линия

Заземление металлического хозблока

Это самый важный раздел статьи. Металлический корпус хозблока при пробое изоляции на любом инструменте или приборе становится токопроводящей поверхностью. Без заземления человек, прикоснувшийся к корпусу, оказывается единственным путём тока на землю. ПУЭ требует заземления всех металлических нетоковедущих частей.

Как сделать заземляющий контур

1. Вбейте 2–3 металлических штыря из уголка 50×50×5 мм длиной 2–3 м в грунт рядом с хозблоком. Расстояние между штырями — 1–1,5 м.
2. Соедините штыри стальной полосой 40×4 мм горизонтально в грунте на глубине 0,5–0,7 м.
3. Проложите от контура к щитку заземляющий проводник ПВ3 16 мм² (жёлто-зелёный).
4. Соедините PE-шину щитка с металлическим корпусом хозблока отдельным проводником.

Сопротивление контура заземления — не более 4 Ом для бытовых потребителей. Проверяется специальным прибором после монтажа.

Если планируете организовать полноценную мастерскую с электрооборудованием, выбирайте модель с усиленным каркасом: купить металлический хозблок можно в нескольких размерах и конфигурациях.

Пошаговая инструкция: как провести электричество своими руками

Что понадобится

• Кабель ВБбШв 3×2,5 мм² (подземная трасса) или ВВГнг-LS (по стене / воздушная)
• Кабель ВВГнг-LS 3×1,5 мм² (освещение) и 3×2,5 мм² (розетки)
• Распределительный щиток IP44, диффавтоматы или автоматы + УЗО
• Гофра ПВХ или металлорукав + клипсы
• Розетки и выключатели IP44
• Светильники LED IP44
• Инструмент: перфоратор, шуруповёрт, плоскогубцы, стриппер, мультиметр

1. Нарисуйте схему. Обозначьте: точку ввода, место щитка, трассы линий, места розеток и светильников. Без схемы легко купить лишний кабель или забыть про одну из групп.
2. Подготовьте трассу от дома к хозблоку. При подземной прокладке: выкопайте траншею глубиной не менее 0,7 м. Уложите кабель в трубе ПНД диаметром 32–40 мм. Засыпьте и отметьте трассу сигнальной лентой «Кабель».
3. Установите щиток. Закрепите бокс IP44 у входа на высоте 1,5–1,7 м. Смонтируйте DIN-рейку: вводной автомат, УЗО или диффавтоматы по группам.
4. Проложите внутреннюю проводку. Разметьте трассы. Закрепите гофру или кабель-каналы. Протяните кабели от щитка к каждой группе. Все переходы через металлические элементы — через пластиковые втулки.
5. Установите розетки, выключатели, светильники. Подключайте строго по маркировке: коричневый / серый — фаза, синий — ноль, жёлто-зелёный — земля.
6. Соберите щиток. Подключите питающий кабель и все отходящие линии к соответствующим автоматам. Нулевые проводники — на нулевую шину, заземляющие — на PE-шину.
7. Сделайте заземляющий контур и соедините с щитком. Вбейте штыри, соедините полосой, проложите заземляющий проводник до PE-шины. Соедините корпус хозблока с PE-шиной.
8. Проверьте перед подачей напряжения. Прозвоните все линии мультиметром. Убедитесь в отсутствии КЗ и замыкания на корпус. Только после проверки подайте напряжение и протестируйте все группы поочерёдно.

Если хозблок строится или обустраивается под зимнюю эксплуатацию, полезно совместить электромонтаж с утеплением конструкции. Об этом подробнее в статье про утепление хозблока.

Расчёт материалов и стоимость

Смета рассчитана для хозблока 3×4 м: 2 световые группы, 4 розетки, подземная прокладка кабеля от дома на дистанцию 15 м.

Работа электрика при найме — дополнительно 8 000–20 000 ₽ в зависимости от региона и объёма. Самостоятельный монтаж экономит примерно половину итоговой суммы.

Если хозблок ещё только в планах и хочется сразу взять конструкцию, которую удобно оборудовать под мастерскую — смотрите материалы для строительства хозблока, чтобы понять, как тип постройки влияет на монтаж электрики.

Ошибки при монтаже электропроводки в хозблоке

Ошибка 1. Прокладывать кабель без защиты по металлическому каркасу

Острые кромки профиля и саморезы режут изоляцию. Пробой на металлический корпус — это удар током при прикосновении к стене хозблока. Кабель всегда прокладывается в гофре, трубе или кабель-канале.

Ошибка 2. Не делать заземление корпуса

Металлический хозблок без заземления — потенциально опасная конструкция при любой неисправности оборудования внутри. Это не опция и не перестраховка — это обязательное требование ПУЭ.

Ошибка 3. Не устанавливать УЗО

Автоматический выключатель защищает от короткого замыкания и перегрузки, но не от утечки тока на корпус. Только УЗО с порогом отключения 30 мА защищает человека от поражения.

Ошибка 4. Занижать сечение кабеля

Кабель с сечением меньше допустимого перегревается под нагрузкой. Повреждённая от перегрева изоляция — прямой путь к пожару. Экономия на метре кабеля не стоит риска.

Ошибка 5. Ставить розетки и светильники без IP-защиты

В хозблоке без отопления образуется конденсат при перепадах температур. Обычные бытовые розетки окисляются, контакты подгорают, оплавляются. Минимальная степень защиты для хозяйственного помещения — IP44.

FAQ

Нужно ли разрешение, чтобы провести электричество в хозблок?

При подключении от домашнего щитка в рамках действующих ТУ — нет. Для отдельного ввода от сети — нужно обратиться в сетевую организацию за техническими условиями.

Какой кабель нужен для проводки в хозблоке?

Для внутренней проводки — ВВГнг-LS 3×1,5 мм² (освещение) и 3×2,5 мм² (розетки). Для подземного ввода от дома — ВБбШв 3×2,5 мм².

Обязательно ли заземлять металлический хозблок?

Да, обязательно. При пробое изоляции незаземлённый металлический корпус находится под напряжением. Заземление — требование ПУЭ, а не рекомендация.

Можно ли провести электричество в хозблок без электрика?

Внутреннюю проводку при наличии базовых знаний можно выполнить самостоятельно. Подключение к домашнему щитку требует работы рядом с питающим кабелем под напряжением — этот шаг лучше доверить специалисту.

Сколько стоит провести электричество в хозблок?

Материалы для стандартного хозблока 3×4 м — от 12 000–14 000 ₽. Работа электрика добавит ещё 8 000–20 000 ₽ в зависимости от региона.
