Канализация в частном доме: виды и устройство системы

Виды канализации в частном доме

Автономная канализация с септиком

Септик — герметичное или частично фильтрующее подземное сооружение из одной, двух или трёх камер, в которых стоки отстаиваются и частично разлагаются анаэробными (без кислорода) бактериями. Твёрдые фракции оседают на дне камер в виде ила, осветлённая жидкость переливается в следующую камеру или поступает на поле фильтрации — подземный дренаж из перфорированных труб в гравийной подушке, где происходит доочистка почвой. Степень очистки в септике составляет 50–65% , что делает прямой сброс воды в грунт вблизи дома недостаточным без системы почвенной доочистки.

Септик — наиболее распространённое решение для частного дома при постоянном проживании. Он работает без электричества (полностью энергонезависим), требует периодической откачки накопленного ила раз в 1–3 года в зависимости от объёма камер и числа проживающих. Septик не работает при высоком уровне грунтовых вод (менее 1 м от поверхности до дна поля фильтрации) и на глинистых грунтах, где естественная доочистка почвой невозможна. Подробный выбор параметров и конструкции — септик для частного дома.

Станция биологической очистки (СБО)

Станция биологической очистки (СБО, ЛОС — локальные очистные сооружения) — компактное заглублённое устройство, в котором стоки очищаются аэробными (с подачей кислорода) бактериями в активном иле. Компрессор нагнетает воздух в биореактор; бактерии интенсивно разлагают органику, осветлённая и обеззараженная вода со степенью очистки 95–98% выводится в дренажный колодец, канаву или на рельеф. Станция биологической очистки работает при любом типе грунта и при высоком уровне грунтовых вод — геологических ограничений нет.

Главные недостатки СБО: зависимость от электропитания (компрессор работает непрерывно, потребляя 50–150 Вт ), более высокая начальная стоимость по сравнению с септиком, требовательность к составу стоков — хлорсодержащие вещества, антибиотики и большие количества жиров угнетают активный ил и снижают эффективность очистки. При длительном отсутствии хозяев и прекращении поступления стоков бактериальная колония погибает и требует восстановления. Техническое обслуживание проводится раз в 3–6 месяцев .

Накопительная ёмкость

Накопительная ёмкость — герметичный резервуар (пластиковый, железобетонный или кирпичный с полной гидроизоляцией) без какой-либо очистки стоков: сточные воды накапливаются и периодически вывозятся ассенизаторской машиной. Объём ёмкости — от 3 до 25 м³ . При суточном водопотреблении семьи из 4 человек около 600–800 л ёмкость объёмом 10 м³ заполняется за 12–16 дней . Накопительная ёмкость — единственно допустимое решение при высоком уровне грунтовых вод и невозможности устройства почвенной доочистки, однако регулярный вывоз делает её дорогостоящей в постоянной эксплуатации. Открытые выгребные ямы без гидроизоляции запрещены законодательством на всей территории России.

Центральная канализация

При наличии центральной канализационной сети в посёлке или СНТ частный дом подключается к ней через врезку и выпускной трубопровод. Это наиболее простое и комфортное решение — не требует обслуживания очистных сооружений и регулярной откачки. Условия подключения, диаметр врезки и допустимый суточный объём стоков согласовываются с управляющей организацией или водоканалом. При подключении к центральной сети внутренняя система дома устраивается так же, как при автономной канализации — изменяется только наружная часть: трубопровод выводится к точке врезки в колодец центральной сети.

Внутренняя канализация дома

Состав внутренней канализации

Внутренняя канализация — все трубопроводы внутри дома от сантехнических приборов до точки выхода (выпуска) наружу через фундамент. Основные элементы системы: отводные трубы — горизонтальные или с нормативным уклоном трубопроводы от каждого сантехнического прибора до стояка; стояк — вертикальная труба, по которой стоки от всех этажей опускаются к выпуску; выпуск — участок трубопровода от основания стояка до точки выхода из здания через фундамент. Стояк является несущим элементом системы и проходит от подвала или пола первого этажа до кровли, где заканчивается вентиляционным патрубком — фановой трубой.

Стандартные диаметры внутренней канализации: отводные трубы от унитаза — 110 мм ; отводные трубы от раковин, ванн, душевых кабин, стиральных и посудомоечных машин — 50 мм ; стояк в доме с одним унитазом — 110 мм ; выпуск — не менее 110 мм . Снижение диаметра трубы по ходу стока категорически недопустимо: трубопровод прокладывается с сохранением или увеличением диаметра. Внутренние канализационные трубы выпускаются серого цвета из непластифицированного ПВХ (поливинилхлорида) или полипропилена; их не следует путать с трубами водоснабжения — синими (ХВС) и красными (ГВС).

Уклон отводных труб

Правильный уклон отводных труб — критически важный параметр, определяющий самоочищение системы. При слишком малом уклоне скорость потока недостаточна, твёрдые фракции оседают в трубе и образуют засоры; при слишком большом уклоне вода уходит быстрее твёрдых частиц, которые также накапливаются на стенках. Нормативный уклон: для труб диаметром 50 мм — 3 см на метр (3%); для труб диаметром 110 мм — 2 см на метр (2%). Практически это означает: при прокладке трубы 110 мм длиной 3 м дальний конец должен быть ниже ближнего ровно на 6 см . Уклон выдерживается строго — с проверкой строительным или лазерным уровнем на каждом участке до закрытия конструкций.

Вентиляция канализации

Вентиляция канализационной системы — обязательный элемент внутренней канализации, без которого при смыве воды из унитаза или одновременном сливе нескольких приборов возникает разрежение в стояке. Это разрежение срывает водяные затворы (гидрозатворы) — столбики воды высотой 50–75 мм в изогнутой части сифонов раковин, душевых поддонов и ванн. Сорванный гидрозатвор открывает прямой путь для канализационных газов в помещение: устойчивый неприятный запах, а в концентрированном виде — опасность для здоровья.

Вентиляция осуществляется через фановую трубу (вентиляционный стояк) — продолжение канализационного стояка, выведенное выше кровли на 0,5–1 м . Фановая труба соединяет канализационную систему с атмосферой, выравнивает давление при прохождении стоков и отводит канализационные газы наружу. Устанавливается на каждом стояке. При невозможности вывода фановой трубы через кровлю применяется аэратор — клапан, пропускающий воздух внутрь системы при разряжении и закрывающийся при нормальном или избыточном давлении. Аэратор устанавливается в верхней части стояка в вентилируемом пространстве — не замуровывается в стену и не располагается в герметичном шкафу.

Ревизии и прочистки

Ревизия — съёмная заглушка или люк на стояке, обеспечивающая доступ внутрь трубопровода для прочистки при засоре. Устанавливается на стояке на каждом этаже, обязательно на уровне первого этажа (над выпуском) и в подвале. Прочистка — аналогичный элемент доступа на горизонтальных отводных трубах в местах изменения направления трассы. Все ревизии и прочистки должны быть доступны без разборки строительных конструкций — для них предусматриваются ревизионные люки в облицовке стен и шахтах стояков. Отсутствие ревизий — распространённая ошибка бюджетного монтажа: при первом засоре на стояке она оборачивается необходимостью вскрытия шахты или облицовки.

Наружная канализация частного дома

Наружный трубопровод — материал и диаметр

Наружный канализационный трубопровод прокладывается от выпуска из дома до очистного сооружения. Материал — трубы ПВХ (поливинилхлорид) для наружной канализации оранжевого цвета с маркировкой SN (кольцевая жёсткость). Для подземной прокладки применяются трубы с кольцевой жёсткостью не менее SN4 (4 кН/м²); при значительной глубине залегания или нагрузке от проезда транспорта — SN8 . Диаметр наружного трубопровода: 110 мм при расстоянии до очистного сооружения до 15 м ; 160 мм при расстоянии более 15 м или при большом количестве сантехнических приборов.

Трубы соединяются раструбным способом с резиновыми кольцами-уплотнителями без применения клея — уплотнительное кольцо допускает небольшое угловое отклонение и компенсирует температурные деформации. Для изменения направления трассы применяются угловые фитинги 15°, 30° и 45° — поворот на 90° на наружном горизонтальном трубопроводе недопустим из-за гарантированного засора в точке резкого поворота. Смотровые (ревизионные) колодцы устанавливаются в каждой точке поворота трассы и при общей длине трубопровода более 15–20 м .

Глубина прокладки наружной канализации

Глубина прокладки наружного канализационного трубопровода определяется глубиной промерзания грунта в регионе и уклоном трубопровода. В отличие от водопровода, который находится под постоянным давлением воды, канализационный трубопровод работает самотёком — стоки быстро проходят через трубу и не задерживаются при правильном уклоне. Поэтому допускается прокладка на глубине 0,5–0,7 м до верха трубы при условии теплоизоляции в регионах с морозами. В регионах с суровым климатом (глубина промерзания более 1,5 м ) трубопровод утепляется скорлупой из вспenenного полиэтилена или прокладывается ниже глубины промерзания.

Точка выхода трубы из фундамента (выпуск) является отправной точкой расчёта: её глубина определяется расположением стояка и является фиксированной. От выпуска трубопровод идёт с нормативным уклоном к септику: при уклоне 2 см на метр и расстоянии до септика 10 м перепад высот составит 20 см . Это означает, что лоток трубы у входа в септик будет на 20 см ниже лотка у выпуска из дома. Глубину установки септика необходимо рассчитать заранее — до начала земляных работ на участке.

Уклон наружного трубопровода

Нормативный уклон наружного канализационного трубопровода диаметром 110 мм — 2 см на метр (2%). Минимально допустимый уклон — 1,5 см на метр (1,5%); максимально допустимый — 3,5 см на метр (3,5%). Уклон менее 1,5% создаёт риск засора из-за недостаточной скорости потока; уклон более 3,5% приводит к тому, что жидкость уходит быстрее твёрдых частиц, которые накапливаются в трубе. На коротких участках до 3 м (например, от унитаза до стояка) допускается уклон до 15% . Уклон в обязательном порядке проверяется строительным уровнем или лазерным нивелиром на каждом участке до засыпки траншеи.

Нормативные расстояния при размещении септика

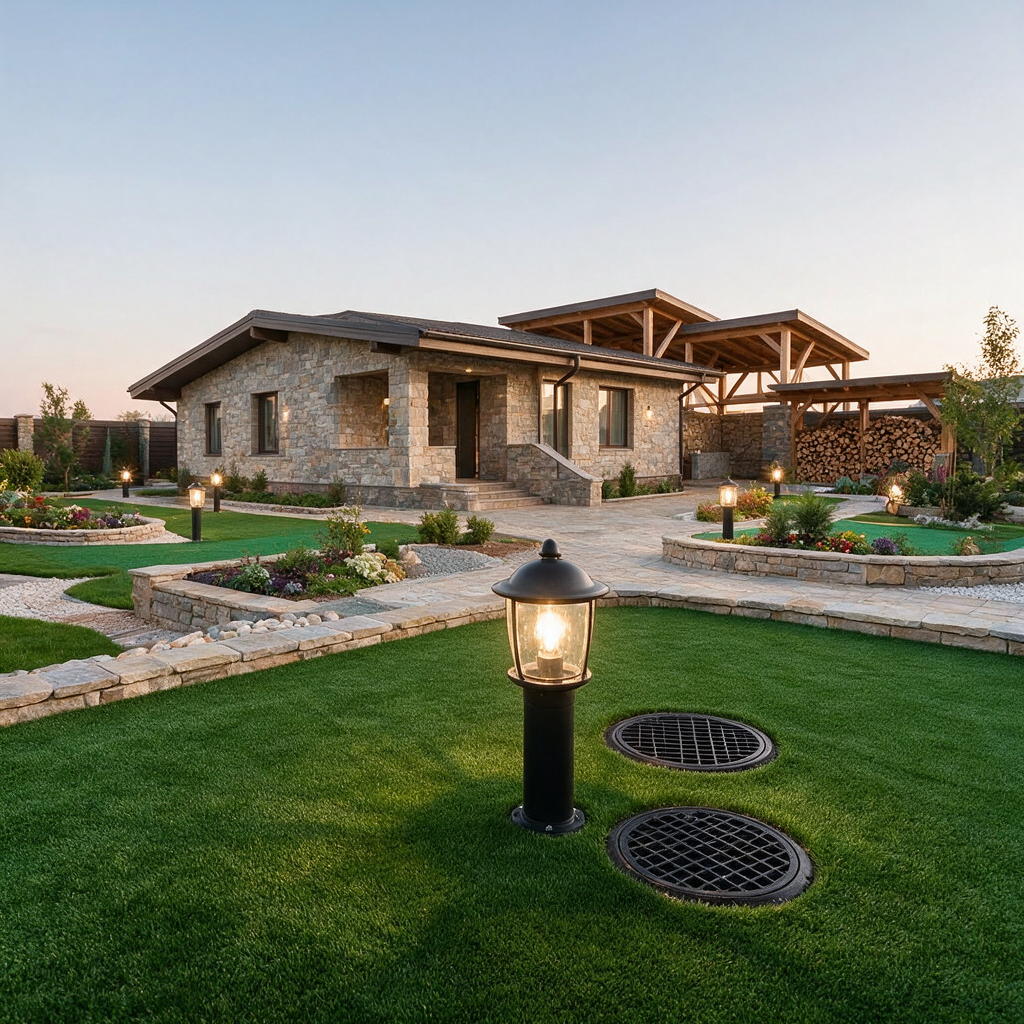

Санитарные нормы (СанПиН 2.1.3684-21 и СП 30.13330.2020) устанавливают минимальные расстояния от септика и поля фильтрации до различных объектов на участке и за его пределами. Нарушение этих норм влечёт предписание надзорных органов о переносе сооружения. Основные нормативные расстояния:

• От жилого дома — не менее 5 м
• От границы участка (забора) — не менее 2 м
• От скважины или колодца (источника водоснабжения) — не менее 50 м при глинистом грунте; 80–100 м при песчаном; для СБО с очисткой 95–98% — 15–30 м
• От водоёма (реки, пруда, озера) — не менее 15–30 м
• От дороги — не менее 5 м
• От деревьев — не менее 3 м (корни способны повредить конструкцию септика и поле фильтрации)

Схема канализации частного дома — типовые решения

Одноэтажный дом с подвалом

В одноэтажном доме с подвалом стояк диаметром 110 мм проходит через перекрытие подвала и первого этажа вертикально. Отводные трубы от всех сантехнических приборов первого этажа прокладываются под полом первого этажа — в пространстве подвала — с нормативным уклоном к стояку. Выпуск из подвала через фундамент выполняется в стальной гильзе диаметром на 150 мм больше канализационной трубы; зазор заполняется эластичным влагостойким герметиком — для компенсации осадки фундамента и предотвращения проникновения грунтовых вод. Правильное устройство фундамента, в котором закладывается гильза, — фундаменты домов.

Двухэтажный дом без подвала

В двухэтажном доме без подвала стояк проходит от выпуска (под полом первого этажа в техническом подполье или через отверстие в плите) до кровли. Отводные трубы первого этажа прокладываются под полом в стяжке или за подвесным потолком технического помещения. Отводные трубы второго этажа — под полом второго этажа или за подвесным потолком первого. Стояк располагается в специальной шахте или коробе с ревизионными люками на каждом этаже — в удобном и доступном месте, как правило, в санузле или смежном с ним помещении. Схема канализации разрабатывается совместно с разводкой водоснабжения — разводка водоснабжения в частном доме.

Как сделать канализацию в частном доме — порядок работ

1. Спроектировать схему канализации — определить расположение всех сантехнических приборов, трассы стояков и отводных труб, место выпуска из дома, расположение и тип очистного сооружения. Схема разрабатывается до начала строительства: трубы закладываются в фундамент, стяжку и перекрытия, и изменить трассы после отделки крайне сложно. Канализация проектируется как часть комплекса инженерных коммуникаций дома — проектирование дома.
2. Выбрать тип и место размещения очистного сооружения с соблюдением нормативных расстояний до дома, границ участка, источников водоснабжения и водоёмов согласно СанПиН 2.1.3684-21. До выбора типа сооружения необходимо определить уровень грунтовых вод и тип грунта — при высоком УГВ или глинистом грунте септик с полем фильтрации не работает. Также важно обеспечить возможность подъезда ассенизаторской машины.
3. Заложить гильзу в фундамент для прохода выпускного трубопровода — на стадии строительства фундамента, до заливки бетона. Гильза — стальная труба диаметром на 150 мм больше канализационной; зазор после монтажа трубы заполняется эластичным влагостойким герметиком. При готовом фундаменте отверстие пробуривается алмазным бурением — без ударных нагрузок на конструкцию.
4. Смонтировать стояк — вертикальный трубопровод диаметром 110 мм от выпуска до кровли. Стояк крепится к стене хомутами с шагом не более 2 м и проходит через перекрытия в гильзах с уплотнением. На каждом этаже устанавливается ревизия в доступном месте — с обеспечением ревизионного люка в облицовке.
5. Проложить отводные трубы от каждого сантехнического прибора до стояка с нормативным уклоном: 3 см на метр для труб диаметром 50 мм , 2 см на метр для труб диаметром 110 мм . Уклон проверяется строительным уровнем на каждом участке до закрытия конструкций — штроб, стяжки, подвесных потолков.
6. Установить фановую трубу — вентиляционный стояк над кровлей высотой 0,5–1 м , не менее чем в 4 м от ближайшего окна или балкона. При невозможности вывода через кровлю — аэратор в верхней части стояка в вентилируемом доступном пространстве. Без фановой трубы или аэратора система будет постоянно издавать запах канализации в помещениях.
7. Вырыть траншею для наружного трубопровода от выпуска из дома до очистного сооружения с глубиной, обеспечивающей нормативный уклон 2 см на метр . Дно траншеи выравнивается и уплотняется; при слабых или пучинистых грунтах устраивается песчаная подготовка толщиной 100–150 мм .
8. Проложить наружный трубопровод в траншее с соблюдением уклона, установить смотровые колодцы в каждой точке поворота трассы и при длине более 15–20 м . Засыпку выполнять мягким грунтом или песком без крупных камней, послойно, без применения ударной техники вблизи труб — во избежание деформации и повреждения раструбных соединений.
9. Установить очистное сооружение согласно инструкции производителя и нормативным расстояниям; подключить наружный трубопровод; при наличии поля фильтрации — смонтировать дренажные трубы в гравийной подушке с уклоном 0,5–1% . Проверить работу системы: залить воду в каждый прибор, убедиться в правильном стоке и отсутствии канализационного запаха в помещениях. Устройство канализации согласовывается с общими этапами строительства — этапы строительства дома.

Обслуживание канализации в частном доме

• Откачка септика — раз в 1–3 года в зависимости от объёма камер и числа постоянно проживающих; при объёме накопленного ила более 50% объёма камеры — внеплановая откачка. Признаки необходимости откачки: замедленный слив в приборах, характерный запах снаружи дома вблизи септика
• Обслуживание СБО — раз в 3–6 месяцев : проверка работы компрессора и воздухораспределительной системы, удаление избыточного ила, промывка фильтрующих элементов. Выполняется специализированной компанией по договору обслуживания или самостоятельно по инструкции производителя
• Профилактическая промывка наружного трубопровода — раз в 2–3 года гидродинамической машиной под давлением; особенно важна при уклоне, близком к минимальному допустимому, и при длинных горизонтальных участках
• Проверка ревизий и смотровых колодцев — ежегодный визуальный осмотр; крышки ревизий должны легко открываться и плотно закрываться, корпус колодцев — не иметь трещин, деформаций и затопления грунтовыми водами
• Контроль заполнения накопительной ёмкости — при наличии накопительного резервуара контроль уровня стоков не реже одного раза в 1–2 недели ; при заполнении более 70% объёма — незамедлительный заказ ассенизаторской машины

Типичные ошибки при монтаже канализации

• Недостаточный или избыточный уклон отводных труб — засоры при малом уклоне; отложение твёрдых частиц при большом; уклон выдерживается строго с проверкой уровнем на каждом участке до закрытия конструкций
• Поворот на 90° на горизонтальном наружном трубопроводе — резкий угол создаёт зону гарантированного засора; для изменения направления трассы применяются только фитинги 15°, 30° и 45° с установкой ревизионного колодца в точке поворота
• Отсутствие фановой трубы или аэратора — разрежение в стояке при смыве срывает гидрозатворы сифонов; устойчивый запах канализации в помещениях после отделки устраняется вскрытием конструкций и является дорогостоящей ошибкой
• Размещение септика ближе нормативных расстояний к скважине или колодцу — загрязнение источника питьевого водоснабжения; при выявлении нарушения надзорными органами — обязательный принудительный перенос сооружения за счёт владельца
• Отсутствие ревизий на стояке и горизонтальных участках — при засоре приходится разбирать шахту стояка или вскрывать облицовку стен и потолков; ревизионные люки обязательны на каждом этаже и в каждой точке изменения направления горизонтальной трассы
• Прокладка наружной трубы с обратным уклоном или без уклона — стоки не движутся самотёком, система перестаёт работать; ошибка обнаруживается только после засыпки траншеи и первого использования — с полной перекладкой участка трубопровода
• Отсутствие гильзы при проходе трубы через фундамент — при неравномерной осадке фундамента труба получает точечную нагрузку и трескается; грунтовые воды проникают в подвал через зазор вокруг трубы. Гильза закладывается на стадии строительства фундамента — фундаменты домов
• Подключение ливневой канализации к бытовой — объём поверхностных вод при дожде многократно превышает объём бытовых стоков; септик переполняется, не справляется с нагрузкой и выходит из строя. Ливневая и бытовая канализации — строго раздельные системы
• Выбор септика без учёта уровня грунтовых вод — при высоком УГВ (менее 1 м от поверхности до дна поля фильтрации) почвенная доочистка не работает, осветлённая жидкость из септика не уходит в грунт, система переполняется. Уровень грунтовых вод определяется до выбора типа очистного сооружения — бурением шурфа или по данным соседей со скважинами. Отвод поверхностных вод с участка для снижения УГВ — отмостка дома

Частые вопросы

Из чего состоит канализация в частном доме?

Система состоит из двух частей. Внутренняя канализация : отводные трубы от каждого сантехнического прибора ( 50 мм — раковины, душевые, ванны; 110 мм — унитаз), стояк 110 мм и фановая труба над кровлей. Наружная канализация : трубопровод ПВХ 110–160 мм от выпуска из дома до очистного сооружения (септика, СБО или накопительной ёмкости), смотровые колодцы в точках поворота и при длинных трассах.

Какой тип очистного сооружения выбрать — септик или станцию биологической очистки?

Выбор определяется условиями участка. Септик — при низком уровне грунтовых вод (более 1 м до дна поля фильтрации), песчаных или суглинистых грунтах, наличии достаточной площади для поля фильтрации; работает без электричества, дешевле в обслуживании. СБО — при высоком УГВ, глинистом грунте или ограниченной площади участка; степень очистки 95–98% позволяет сбрасывать воду в дренажный колодец или канаву, но требует постоянного электропитания и регулярного обслуживания.

На какой глубине прокладывать наружную канализацию?

Минимальная глубина — 0,5–0,7 м до верха трубы для защиты от механических повреждений. В регионах с суровым климатом при глубине промерзания грунта более 1–1,5 м трубопровод дополнительно утепляется скорлупой из вспenenного полиэтилена. Конкретная глубина определяется расположением выпуска из дома и необходимым уклоном: при уклоне 2 см/м и длине трассы 10 м конец трубы у септика на 20 см ниже выпуска из дома.

Какой уклон должен быть у канализационных труб?

Нормативный уклон: для труб 50 мм (раковины, душевые, ванны) — 3 см на метр (3%); для труб 110 мм (унитаз, стояк, наружный трубопровод) — 2 см на метр (2%). Минимально допустимый уклон наружного трубопровода 110 мм — 1,5 см/м , максимальный — 3,5 см/м . Уклон проверяется строительным или лазерным уровнем на каждом участке до закрытия конструкций.

Зачем нужна фановая труба и можно ли без неё обойтись?

Фановая труба (вентиляционный стояк) выравнивает давление в канализационной системе при прохождении стоков и отводит канализационные газы наружу. Без неё при смыве унитаза возникает разрежение, которое срывает водяные затворы сифонов — вода из изгибов сифонов всасывается в стояк, и канализационные газы напрямую поступают в помещение. Обойтись без фановой трубы можно только при установке аэратора — клапана в верхней части стояка. Аэратор является полноценной заменой фановой трубы только при доступном расположении в вентилируемом пространстве.

Как часто нужно откачивать септик?

В среднем раз в 1–3 года . Периодичность зависит от объёма септика и числа проживающих: при объёме септика 3 м³ и семье из 4 человек — примерно раз в 1–1,5 года ; при объёме 6 м³ — раз в 2–3 года . Признаки, что откачка необходима раньше срока: замедленный слив в приборах, запах от септика или в доме, видимое переполнение через крышку люка.

Можно ли устроить канализацию при высоком уровне грунтовых вод?

Да, при высоком уровне грунтовых вод (УГВ) устанавливается станция биологической очистки — она не требует поля фильтрации, а очищенная вода сбрасывается в дренажный колодец или канаву. Альтернатива — накопительная ёмкость с регулярной откачкой. Септик с полем фильтрации при высоком УГВ не работает: поле не фильтрует воду, которая и без того находится в водонасыщенном грунте.

Какие нормативные расстояния должны быть от септика до дома и скважины?

По СанПиН 2.1.3684-21: от септика до жилого дома — не менее 5 м ; от септика до скважины или колодца — не менее 50 м при глинистых грунтах и 80–100 м при песчаных. Для СБО с очисткой 95–98% расстояние до источника водоснабжения может быть сокращено до 15–30 м — уточняется в местных санитарных нормах. От границы участка — не менее 2 м .

Почему в доме появляется запах канализации?

Наиболее распространённые причины в порядке убывания частоты: 1) Сорванный гидрозатвор сифона — при долгом неиспользовании вода из сифона испарилась; решение — налить воду в прибор. 2) Отсутствует или неправильно установлен аэратор при отсутствии фановой трубы — разрежение срывает затворы при каждом смыве. 3) Трещина в трубопроводе внутри стены или пола — запах просачивается через конструкцию. 4) Переполнен септик — газы давят через гидрозатворы; решение — немедленная откачка.

Можно ли подключить ливневую канализацию к бытовой?

Нельзя. При дожде объём поверхностных вод с кровли и участка в десятки раз превышает объём бытовых стоков — септик переполняется, не успевает обрабатывать стоки и выводит неочищенную воду на поле фильтрации или переливает наружу. Ливневая (дождевая) и бытовая канализации — строго раздельные системы. Ливневые воды отводятся в дренажные канавы, инфильтрационные колодцы или на рельеф за пределами санитарных зон. Организация водоотвода с участка комплексно рассматривается в рамках коммуникаций дома — коммуникации в частном доме.
