Электрощит в частном доме: состав и сборка

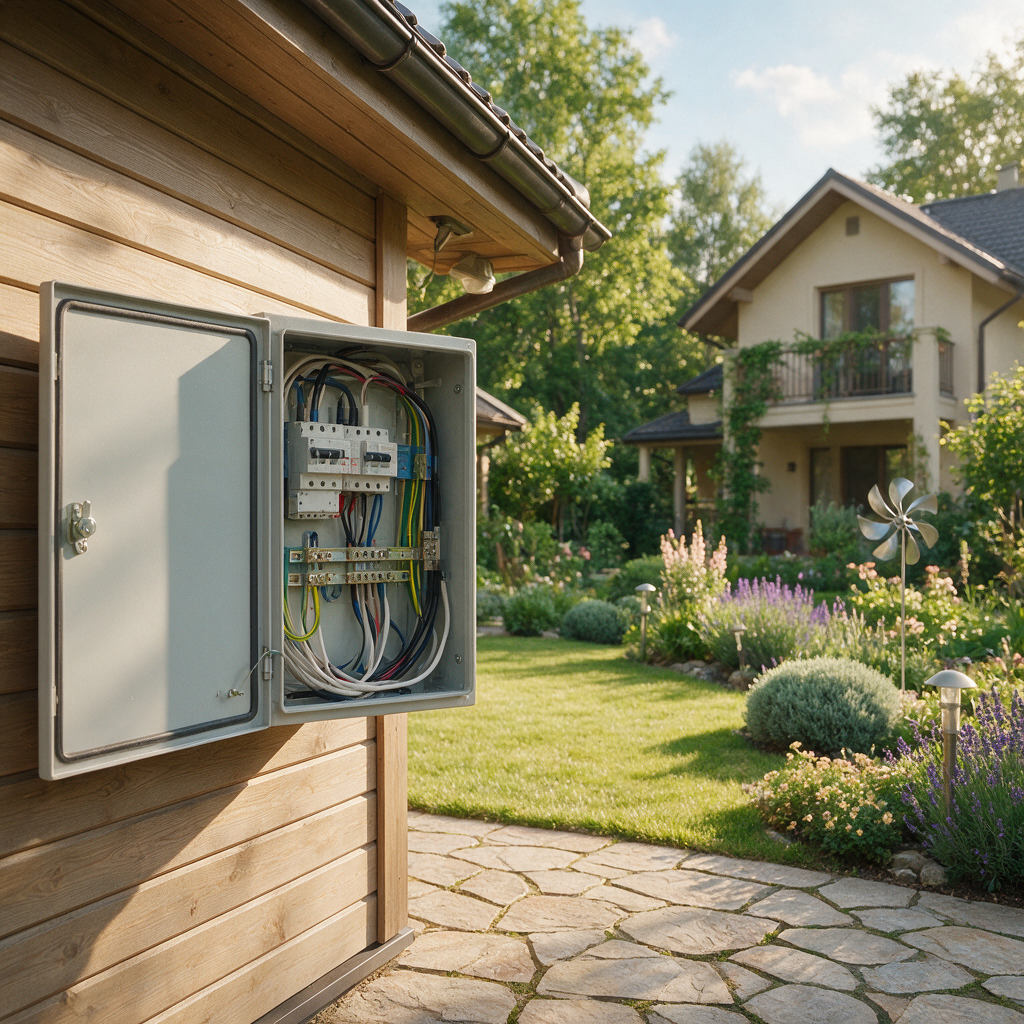

Вас приветствует редакция SKOGGY! Электрощит — центральный узел всей электрики дома. Именно здесь распределяется электроэнергия по помещениям, здесь установлена защита от коротких замыканий, перегрузок, скачков напряжения и утечек тока. Ошибки при сборке щита — неправильно подобранные автоматы, отсутствие УЗО, перегруженные группы — это не только нарушение норм, но и прямая причина пожаров и поражения электрическим током.

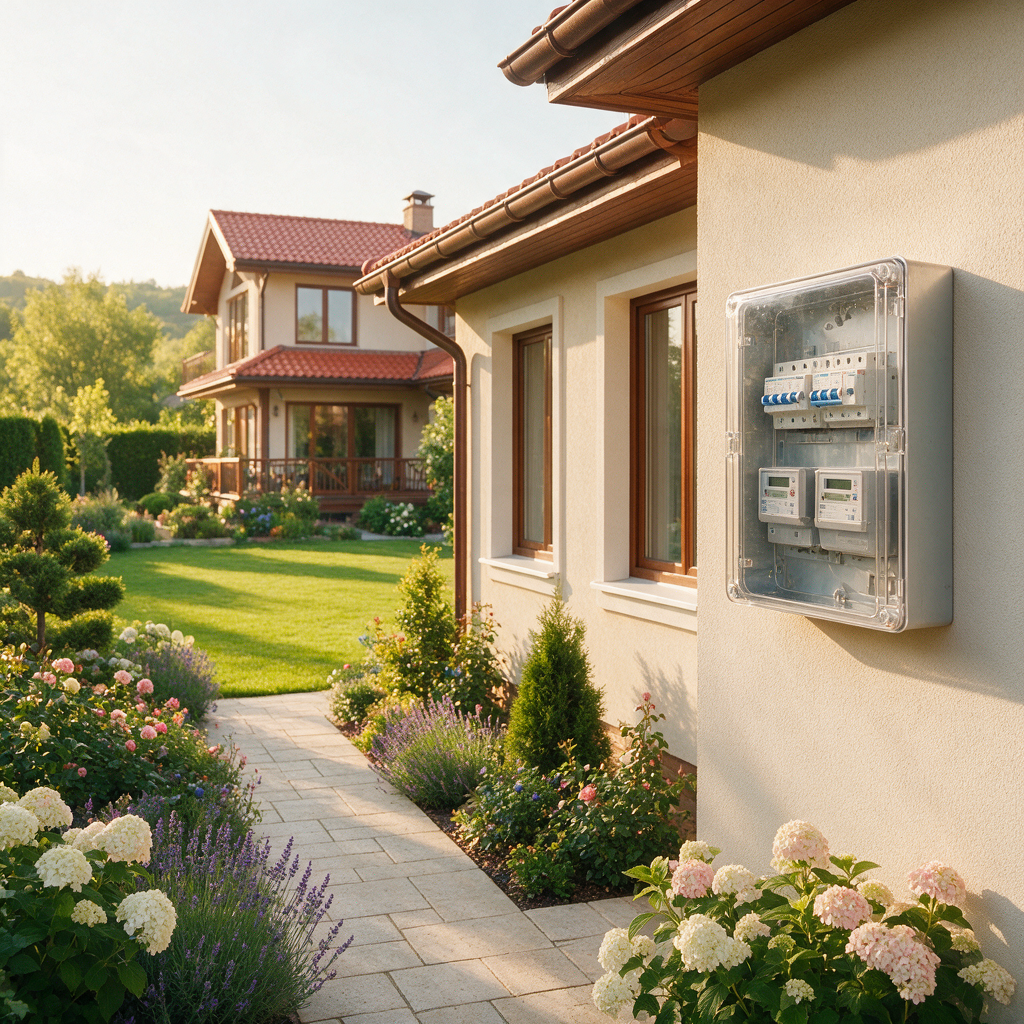

В частном доме, как правило, устанавливается два щита: щит учёта (ЩУ) на границе участка или на фасаде — с прибором учёта и вводным автоматом — и вводное распределительное устройство (ВРУ) внутри дома — с групповыми автоматами, УЗО и прочей защитной автоматикой. Иногда оба объединяются в один шкаф, если требования сетевой организации допускают размещение счётчика внутри дома.
Статья разбирает состав каждого из щитов, принципы выбора компонентов и порядок сборки. Всё об электроснабжении частного дома — в материале электроснабжение частного дома.
Щит учёта (ЩУ) — что и зачем на границе участка
Назначение и место установки
Щит учёта (ЩУ) — первая точка электроснабжения на пути от линии электропередачи до дома. Устанавливается на границе участка: в столбе, на фасаде забора или на отдельной опоре — в месте, доступном для снятия показаний без захода на территорию. Место установки, тип корпуса и требования к составу ЩУ определяются техническими условиями сетевой организации. Самостоятельно выбирать место и тип щита учёта нельзя — это зона ответственности сетевой организации.
Состав щита учёта
- Прибор учёта (счётчик) — фиксирует объём потреблённой электроэнергии в кВт·ч; класс точности — не ниже 2.0. Современные требования предписывают счётчики с возможностью дистанционной передачи показаний в рамках системы АИИС КУЭ (автоматизированная информационно-измерительная система коммерческого учёта электроэнергии). Устанавливается и пломбируется только представителем сетевой организации — самостоятельная установка запрещена
- Вводной автоматический выключатель — защищает вводной кабель от перегрузки и короткого замыкания; номинальный ток выбирается исходя из выделенной мощности, указанной в технических условиях
- Нулевая шина — точка соединения нулевого проводника вводной линии с нулевыми проводниками отходящих цепей
- Корпус щита — бокс из ударопрочного пластика или металла со степенью защиты не ниже IP54 для наружной установки: защита от пыли и брызг воды с любого направления
ВРУ — вводное распределительное устройство внутри дома
Чем ВРУ отличается от щита учёта
ВРУ (вводное распределительное устройство) — главный щит внутри дома, к которому подключены все групповые линии: розетки, освещение, стационарные потребители. В отличие от ЩУ, который контролирует сетевая организация, ВРУ целиком находится в зоне ответственности владельца дома. Именно ВРУ обеспечивает защиту людей и имущества — поэтому состав щита и качество каждого компонента критически важны.
Комплекс всех коммуникаций частного дома — коммуникации в частном доме.
Полный состав ВРУ
- Вводной автоматический выключатель — первый выключатель после счётчика внутри дома; позволяет обесточить всю электроустановку одним действием. Номинальный ток определяется расчётом нагрузки и сечением вводного кабеля — как правило, 32–63 А.
- Реле напряжения — контролирует напряжение в сети и отключает нагрузку при выходе за допустимые пределы: ниже 180 В или выше 250 В. Защищает всё оборудование дома от скачков напряжения; особенно актуально для домов с воздушным вводом в сельской местности, где скачки напряжения — обычное явление.
- УЗИП (устройство защиты от импульсных перенапряжений) — защищает от грозовых разрядов и коммутационных импульсов в сети. Устанавливается в начале щита, до групповых автоматов. Класс защиты для жилых домов — II; при воздушном вводе в районах с высокой грозовой активностью — I+II.
- Групповые автоматические выключатели — по одному на каждую линию. При срабатывании одного автомата остальные группы продолжают работу в штатном режиме. Номинальный ток — по расчёту нагрузки группы: 10 А для освещения, 16 А для стандартных розеток, 25–32 А для мощных потребителей.
- УЗО (устройство защитного отключения) — реагирует на ток утечки и отключает линию за 0,02–0,03 секунды. Ток утечки срабатывания: 10 мА — для линий во влажных помещениях (санузел, кухня); 30 мА — для остальных групп. Устанавливается в паре с автоматическим выключателем — УЗО само по себе не защищает от перегрузки и короткого замыкания.
- Дифавтомат (дифференциальный автоматический выключатель) — совмещает функции автоматического выключателя и УЗО в одном двухмодульном корпусе. Занимает меньше места в щите по сравнению с раздельной установкой УЗО и автомата.
- Нулевая шина (N) и шина заземления (PE) — шина N соединяет нулевые проводники всех групповых линий; шина PE соединяет защитные проводники и подключается к контуру заземления. В системе TN-C-S шины N и PE должны быть разделены и изолированы друг от друга — шина N изолирована от корпуса щита, шина PE соединена с корпусом.
- Корпус щита с DIN-рейками — несущий элемент; пластиковый или металлический бокс для внутренней установки со степенью защиты IP30–IP40. Размер определяется суммарным количеством необходимых модульных мест плюс запас не менее 20%.
Автоматические выключатели — как выбрать
Что такое номинальный ток автомата
Номинальный ток автомата (обозначается в амперах: 6, 10, 16, 20, 25, 32, 40, 50, 63 А) — максимальный ток, который автомат выдерживает длительно без срабатывания. При превышении номинала автомат нагревается и через некоторое время отключается — это тепловой расцепитель. При коротком замыкании — отключается мгновенно благодаря электромагнитному расцепителю. Номинальный ток автомата не должен превышать допустимый ток кабеля защищаемой линии — иначе при перегрузке кабель сгорит раньше, чем сработает автомат, и никакой защиты не будет.
Характеристика срабатывания (B, C, D)

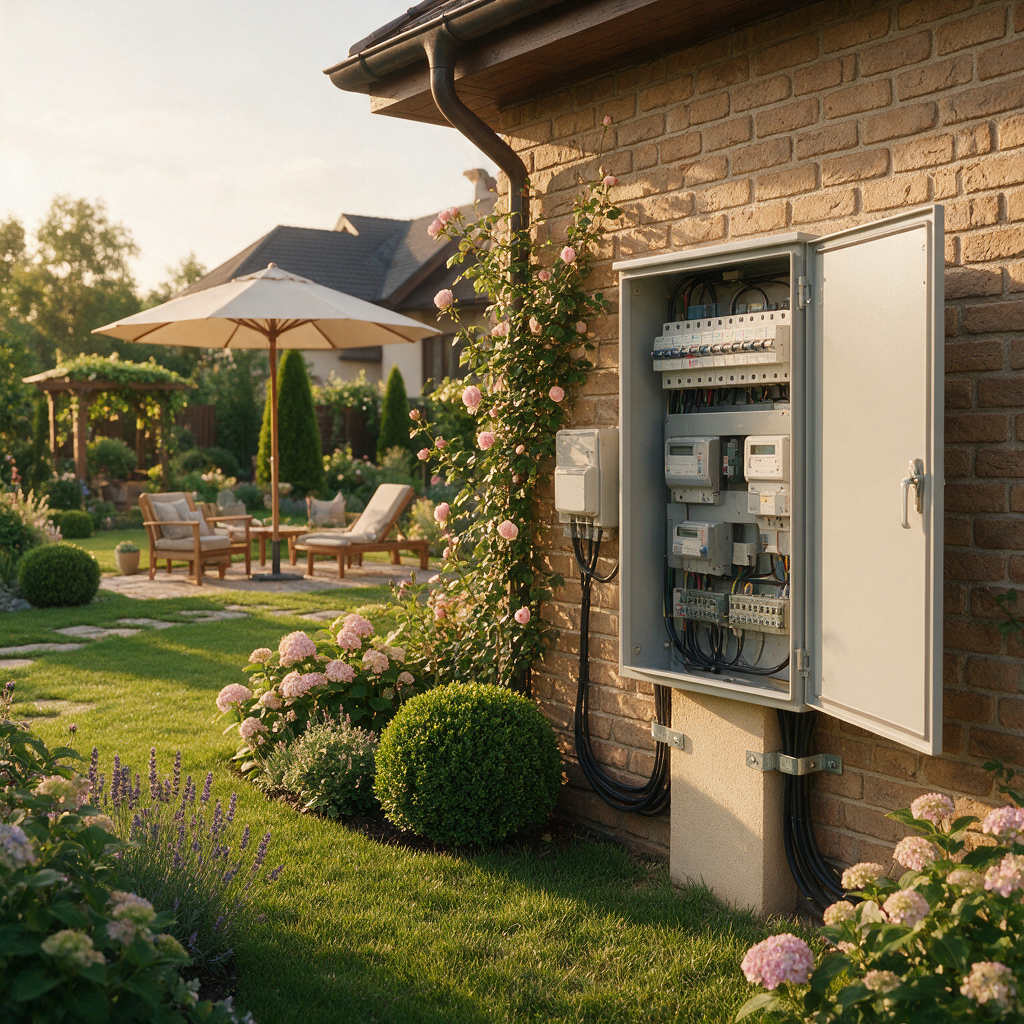

Кроме номинального тока, автоматы различаются по характеристике срабатывания — диапазону тока, при котором электромагнитный расцепитель срабатывает мгновенно. Характеристика обозначается буквой перед номинальным током на корпусе автомата: например, C16 означает автомат характеристики C на 16 А.
| Характеристика | Ток мгновенного срабатывания | Применение |
|---|---|---|
| B | 3–5 × Iн | Освещение, маломощные потребители, цепи с кабелем большой длины |
| C | 5–10 × Iн | Розеточные группы, большинство бытовых потребителей — стандарт для частного дома |
| D | 10–20 × Iн | Моторные нагрузки с большим пусковым током: насосы, компрессоры, станки |
Номинальный ток для основных групп
| Группа | Рекомендуемый номинал автомата |
|---|---|
| Освещение (любое помещение) | 10 А, характеристика B или C |
| Розетки жилых помещений | 16 А, характеристика C |
| Стиральная машина, посудомоечная машина | 16 А, характеристика C |
| Бойлер (водонагреватель) | 16–20 А, характеристика C |
| Варочная поверхность или духовой шкаф | 25–32 А, характеристика C |
| Электрокотёл | 25–40 А, характеристика C (по расчёту) |
Расчёт нагрузки по каждой группе и подбор сечений кабелей — в материале расчёт электрики в частном доме.
УЗО и дифавтоматы — в чём разница и что выбрать
Принцип работы УЗО
УЗО (устройство защитного отключения) постоянно сравнивает ток в фазном и нулевом проводниках. В исправной цепи они равны. При повреждении изоляции или при касании человека к токоведущей части часть тока уходит в землю — возникает ток утечки. УЗО фиксирует эту разницу и при достижении порога срабатывания отключает линию за 0,02–0,03 секунды — быстрее, чем успевает развиться опасное для жизни воздействие тока. Важно понимать: УЗО не защищает от перегрузки и короткого замыкания — именно поэтому оно всегда устанавливается в паре с автоматическим выключателем.
УЗО или дифавтомат — таблица сравнения
| Параметр | УЗО + автомат (раздельно) | Дифавтомат |
|---|---|---|
| Количество мест в щите | 2–3 модуля | 2 модуля |
| Стоимость | Выше (два отдельных прибора) | Ниже при аналогичном качестве |
| Удобство диагностики | При срабатывании сразу понятно — автомат или УЗО | При срабатывании нужно определять причину отдельно |
| Замена при неисправности | Меняется один из двух приборов | Меняется весь дифавтомат целиком |
| Применение | Предпочтительно для щитов с большим числом групп | Удобно при дефиците места в щите |
Токи утечки срабатывания
- 10 мА — для линий во влажных помещениях: санузел, ванная, душевая, кухонная мойка; обеспечивает максимальную защиту человека
- 30 мА — стандарт для розеточных групп жилых помещений и линий освещения
- 100–300 мА — для противопожарного УЗО, устанавливаемого на вводе всей электроустановки перед групповыми автоматами; не защищает человека от поражения током, но предотвращает пожар при длительной незаметной утечке
Реле напряжения и УЗИП — нужны ли они
Реле напряжения
Реле напряжения (РН) — устройство, которое отключает нагрузку при выходе напряжения в сети за допустимые пределы. Нижний порог срабатывания — как правило, 180–190 В, верхний — 240–260 В; оба порога настраиваются. При восстановлении нормального напряжения реле автоматически включает нагрузку через заданную задержку — обычно 5–180 секунд: это позволяет оборудованию безопасно запуститься после нормализации сети.
Реле напряжения не является обязательным компонентом по нормативным документам, но на практике его установка настоятельно рекомендуется для любого дома с воздушным вводом. Скачки напряжения в сельских распределительных сетях — обычное явление, и именно они являются причиной выхода из строя котлов, холодильников, стиральных машин и насосов. Стоимость реле напряжения — 3 000–10 000 ₽ — несопоставима со стоимостью вышедшего из строя оборудования.
УЗИП
УЗИП (устройство защиты от импульсных перенапряжений) защищает от кратковременных импульсов высокого напряжения: грозовых разрядов в линию и коммутационных импульсов при переключении трансформаторов. УЗИП не защищает от длительного повышения напряжения — это задача реле напряжения, и оба прибора не дублируют, а дополняют друг друга. Устанавливается в начале щита, до групповых автоматов. Для жилых домов — УЗИП класса II; при воздушном вводе в районах с высокой грозовой активностью — класс I+II. Ориентировочная стоимость — 2 000–8 000 ₽.
Размер щита — сколько модульных мест нужно
Размер щита определяется суммарным количеством модульных мест для всех устанавливаемых устройств. Стандартная ширина одного модуля — 17,5 мм. Однополюсный автомат занимает 1 модуль, двухполюсный автомат или УЗО — 2 модуля, дифавтомат — 2 модуля, реле напряжения — 2–4 модуля, УЗИП — 1–3 модуля. Шины, клеммные колодки и кабельные вводы также требуют места в корпусе.
К расчётному количеству мест обязательно добавляется запас 20–25% для возможного расширения: добавления новых групп, установки дополнительной защитной автоматики или замены компонентов. Выбирать щит «впритык» — одна из наиболее распространённых ошибок, которая неизбежно приводит к покупке второго щита или неудобному плотному размещению компонентов.
| Площадь дома | Количество групп | Расчётное число модулей | Щит с запасом 20–25% |
|---|---|---|---|
| До 80 м² | 10–15 | 30–40 | 48–54 места |
| 80–150 м² | 15–25 | 45–65 | 72–96 мест |
| Более 150 м² | 25–40 | 65–100 | 96–144 места |
Схема щита — однолинейная схема и её значение
Однолинейная схема — графическое изображение состава щита: какие устройства установлены, в каком порядке подключены, какие группы к каким УЗО относятся, какие номиналы у каждого устройства. Схема разрабатывается на этапе проектирования электрики — до начала монтажных работ — и является основным документом для сборки щита. Без неё невозможно проверить правильность сборки, выполнить ремонт или расширить систему через несколько лет.
Общий подход к проектированию — проектирование дома.
Однолинейная схема должна храниться вместе со щитом — приклеивается на внутреннюю дверцу в прозрачный карман или вкладывается в конверт. После завершения монтажа каждый автомат в щите подписывается: «Розетки спальни», «Освещение кухни», «Стиральная машина» — это экономит время при любых работах с электрикой в будущем и позволяет быстро найти нужный автомат при аварийном отключении.
Детальный расчёт групп и нагрузок — расчёт электрики в частном доме.
Порядок сборки электрощита
Подготовка
- Разработать или получить от электрика однолинейную схему щита с указанием номиналов и характеристик всех устройств
- Составить спецификацию и закупить все компоненты: корпус, DIN-рейки, шины N и PE, автоматы, УЗО или дифавтоматы, реле напряжения, УЗИП, кабельные наконечники (гильзы НШВИ), маркировочные бирки
- Разметить расположение компонентов на DIN-рейках согласно схеме; убедиться, что всё помещается с запасом свободных мест
- Подготовить кабели групп: каждый кабель маркируется ещё при прокладке в стенах — совпадение маркировки на кабеле и в схеме щита обязательно для исключения ошибок при подключении
Последовательность монтажа
- Установить корпус щита на место и закрепить DIN-рейки. Корпус крепится к стене на дюбели; DIN-рейки устанавливаются горизонтально с равномерным шагом. Нижний ряд оставляется свободным для ввода кабелей.
- Смонтировать все устройства на DIN-рейках согласно схеме. Последовательность сверху вниз: вводной автомат → УЗИП → реле напряжения → групповые автоматы и УЗО или дифавтоматы. Устройства защёлкиваются на DIN-рейке и при необходимости фиксируются ограничителями.
- Установить нулевую шину (N) и шину заземления (PE). Шина N крепится на изолирующей подставке — она должна быть изолирована от корпуса щита. Шина PE крепится непосредственно к корпусу или к металлической DIN-рейке и соединяется с контуром заземления.
- Проложить межмодульные перемычки по фазным контактам групповых автоматов. Гребёнчатые шинки-перемычки (гребёнки) подключают все автоматы одной фазы к единому фазному проводнику; при трёхфазном щите применяются трёхфазные гребёнки с распределением нагрузки по фазам.
- Завести кабели групп в щит, зачистить, обжать наконечниками НШВИ. Каждый кабель вводится через кабельный ввод или кабельный сальник; жилы зачищаются на 10–12 мм и обжимаются наконечниками для надёжного контакта. Фазный провод подключается к автомату, нулевой — к шине N, защитный — к шине PE.
- Завести вводной кабель и подключить к вводному автомату. Вводной кабель (от щита учёта) подключается к вводному автомату; нулевой проводник — к шине N; защитный проводник — к шине PE. Все клеммы затягиваются с усилием, соответствующим сечению проводника; после затяжки проверяется усилие подтяжки повторно — при монтаже клеммы иногда дотягиваются недостаточно.
Проверка перед вводом в работу
- Прозвонка линий — проверка целостности каждой линии и отсутствия межфазных замыканий и замыканий на землю до включения питания; выполняется мультиметром или пробником
- Проверка сопротивления изоляции — измерение мегаомметром; норма — не менее 1 МОм между жилами и между каждой жилой и землёй при напряжении измерения 500 В
- Проверка заземления — измерение сопротивления контура заземления; норма — не выше 30 Ом для системы TT и не выше 10 Ом для TN-C-S. Подробнее — заземление в частном доме
- Пробное включение — проверка работы каждого УЗО и дифавтомата кнопкой «Тест»; проверка срабатывания реле напряжения; визуальный осмотр щита под нагрузкой через 10–15 минут на предмет нагрева клемм и корпусов устройств
Последовательность монтажа всей электрики в доме — в материале этапы строительства дома.
Ориентировочная стоимость электрощита
Стоимость ВРУ «под ключ» складывается из стоимости компонентов и стоимости работ по сборке и подключению. Качество компонентов — ключевой фактор надёжности щита: экономия на автоматах и УЗО в пользу продукции без подтверждённых сертификатов является прямым риском для безопасности. Ниже — ориентировочная стоимость для дома 100–150 м² с количеством групп 15–25:
| Позиция | Ориентировочная стоимость |
|---|---|
| Корпус щита (72–96 мест) | 5 000–15 000 ₽ |
| Вводной автомат + реле напряжения + УЗИП | 8 000–25 000 ₽ |
| Групповые автоматы (15–25 шт.) | 10 000–30 000 ₽ |
| УЗО или дифавтоматы (6–10 шт.) | 10 000–35 000 ₽ |
| Шины N и PE, наконечники, гребёнки, маркировка, аксессуары | 3 000–8 000 ₽ |
| Работа по сборке и подключению | 10 000–30 000 ₽ |
| Итого | 45 000–140 000 ₽ |
Цены ориентировочные. Реальная стоимость зависит от региона, выбранных компонентов и количества групп. В Москве и Московской области стоимость работ выше приведённых диапазонов на 30–50%.
Частые вопросы
Сколько автоматов нужно в щите для частного дома?
Количество групповых автоматов равно количеству групп в электропроекте. Для дома 100–150 м² типовое количество — 15–25 автоматов: отдельные линии на розетки каждой комнаты, варочную поверхность, духовой шкаф, стиральную машину, посудомоечную машину, бойлер, котёл, освещение по этажам и уличное освещение. Кроме групповых автоматов, в щите устанавливается вводной автомат — итого от 16 до 26 единиц и более, без учёта УЗО и дифавтоматов.
В чём разница между УЗО и дифавтоматом?
УЗО защищает только от тока утечки — утечки на землю при повреждении изоляции или касании человека. Оно не защищает от перегрузки и короткого замыкания, поэтому всегда устанавливается в паре с автоматическим выключателем. Дифавтомат совмещает обе функции в одном корпусе: и защиту от перегрузки/КЗ, и защиту от тока утечки. Дифавтомат компактнее, но при его срабатывании сложнее определить причину — перегрузка это была или утечка.
Обязательно ли ставить реле напряжения?
По нормативным документам — нет. На практике — для подавляющего большинства частных домов с воздушным вводом установка реле напряжения является разумным решением. Перенапряжения в распределительных сетях, особенно в сельской местности, — частая причина выхода из строя котлов, насосов и бытовой техники. Стоимость реле — 3 000–10 000 ₽ — многократно меньше стоимости ремонта или замены вышедшего из строя оборудования.
Можно ли собрать электрощит самостоятельно?
Сборку щита — монтаж автоматов, УЗО и шин на DIN-рейки и подключение кабелей групп — технически можно выполнить самостоятельно при наличии базовых навыков работы с электрикой и наличии однолинейной схемы. Однако подключение вводного кабеля (от счётчика) и ввод электроустановки в эксплуатацию требуют участия специалиста с соответствующим допуском. Неправильно собранный щит — прямой источник опасности, поэтому при отсутствии уверенности лучше доверить сборку электрику.
Почему нельзя ставить автоматы с завышенным номиналом?
Автомат защищает не потребителя, а кабель линии. Если поставить автомат с номиналом выше допустимого тока кабеля, при перегрузке кабель перегреется и загорится раньше, чем автомат успеет сработать. Например, кабель сечением 2,5 мм² выдерживает длительно около 25 А, и автомат для него должен быть не более 16–20 А. Автомат на 25 А с таким кабелем уже не обеспечивает защиту.
Что такое однолинейная схема щита и зачем она нужна?
Однолинейная схема — графическое изображение состава щита: все устройства, их номиналы, порядок подключения и принадлежность групп к УЗО. Схема нужна для трёх вещей: правильно собрать щит с первого раза; проверить работу электрика при приёмке; быстро разобраться при любых работах с электрикой в будущем — через год или через десять лет. Схема хранится в щите — на внутренней дверце или в конверте.
Нужен ли УЗИП в частном доме?
УЗИП (устройство защиты от импульсных перенапряжений) защищает от грозовых разрядов и коммутационных импульсов. Для домов с воздушным вводом в районах с частыми грозами — установка УЗИП является обоснованной мерой: молния, ударившая в линию даже за несколько километров от дома, создаёт импульс напряжения, способный вывести из строя электронику и блоки управления котла. Стоимость УЗИП класса II — 2 000–8 000 ₽.
Как подписать автоматы в щите?
Каждый автомат подписывается после завершения монтажа. Используются маркировочные держатели на DIN-рейку или наклейки на корпус автомата. Название группы должно быть понятным без дополнительных пояснений: «Розетки спальня 1», «Освещение 1 этаж», «Варочная поверхность», «Котёл». Не стоит использовать аббревиатуры или номера без расшифровки — через несколько лет их смысл забудется.
Где лучше разместить электрощит в доме?
Оптимальное место — прихожая, коридор или техническое помещение: центральное расположение сокращает длину кабельных трасс ко всем группам, а доступность в любое время суток позволяет быстро отключить нужную линию. Щит не рекомендуется размещать во влажных помещениях (санузел, котельная без защитного корпуса), в труднодоступных местах (за мебелью, в кладовой без постоянного доступа) и вблизи газового оборудования. Высота установки — 1,4–1,7 м от пола до середины щита.
Что делать, если в щите нет свободных мест?
Есть несколько вариантов решения. Первый — заменить раздельные УЗО+автоматы на дифавтоматы там, где позволяет схема: дифавтомат занимает 2 модуля вместо 3. Второй — установить второй дополнительный щит рядом с основным для новых групп. Третий — при проектировании изначально закладывать щит с запасом не менее 20–25% свободных мест, чтобы не сталкиваться с этой проблемой.
